GUIDE / GATE-VALVE

ゲートバルブとは？構造・種類と、グローブバルブ・ボールバルブとの違い、選び方

弁体を流れに直角に上げ下げして流れを開け閉めするゲートバルブ（仕切弁）の構造、金属・水道用ソフトシール・ナイフゲート・真空の4つの種類、外ねじ式と内ねじ式の違い、グローブバルブ・ボールバルブとの使い分け、値段と注意を、メーカーの公式資料をもとにまとめました。

2026年10月14日更新

この記事の答え

ゲートバルブは、弁体を流れに直角に上げ下げして、配管の流れを全開か全閉にする弁です。仕切弁とも呼びます。選ぶときは「どこで使うか（工場・ビルの配管、水道管、汚泥や粉のライン、真空装置⁠）」で種類を決め、次に呼び径・圧力・接続を決めます。途中まで開けて量を調整する使い方はしません。

ゲートバルブとは

ボデー（弁箱）の中に、円盤状やくさび形のジスク（弁体）が入っています。ハンドルを左に回すとジスクが上がって流れ、右に回すと下がって止まります（キッツの製品紹介）。くさび状の弁体が流れを仕切るので仕切弁、水門の構造に似ているのでゲート（門）バルブと呼びます（大和バルブの製品紹介）。

大和バルブは、全開のときの圧力損失が少なく流れやすいこと、ウォーターハンマーが起きにくいこと、400Aまでの大きな口径までそろうことを特長に挙げています。一方で、全開か全閉で使い、中間の開きでは使えないとしています。

比較ページには、業務で使うゲートバルブを、1社1製品（代表の型式かシリーズ）で載せています。家庭用だけの品、交換部品だけの品、中古品、代理店が売る他社製品、車のウェイストゲートバルブは載せていません。

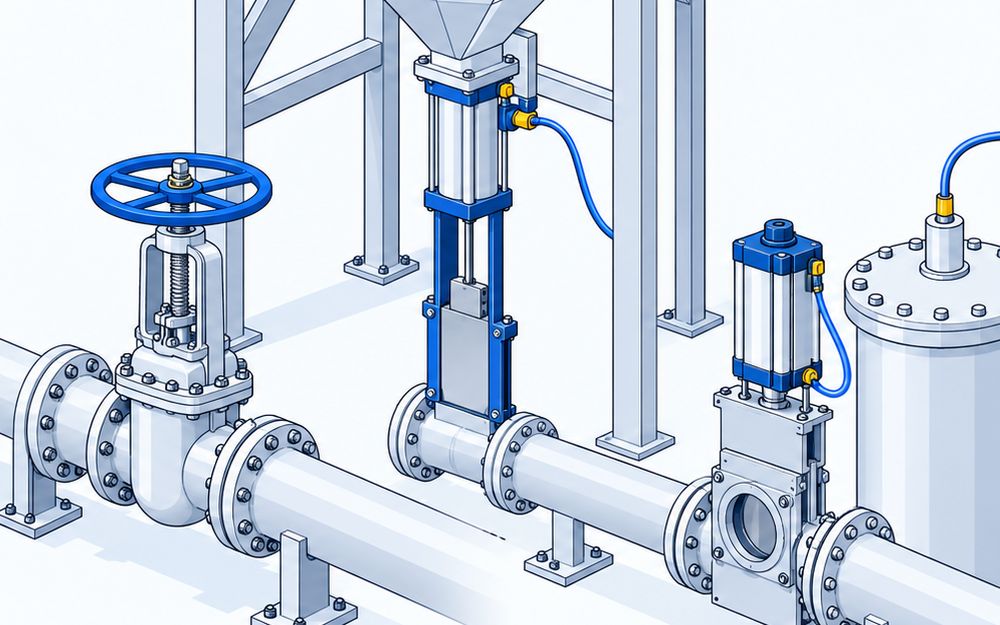

青銅・鋳鉄・鋳鋼の本体で、給水・冷温水・油・蒸気の配管の元弁に使います。小口径はねじ込み、大きな口径はフランジ、発電所の高温高圧の配管は溶接でつなぎます。

水道管に埋めて使う仕切弁で、JWWA B 120（水道用ソフトシール仕切弁）の規格品です。フランジ形のほか、耐震のGX形・NS形の管に受け口でつなぐ型式があります。

刃のように薄い板の弁体で、汚泥・スラリー・粉体・パルプ水の流れを切って止めます。ふつうのバルブでは詰まったり閉まり切らなかったりする流れに使います。

半導体や液晶の製造装置、研究用の真空装置で、チャンバーの出入り口や排気口を仕切ります。圧縮空気で弁板を動かし、丸い口と角型の口があります。

グローブバルブ（玉形弁）：中の流れがS字で、量の調整に向きます。そのかわり全開でも圧力損失がやや大きく、流れの向きが決まっています（大和バルブの製品紹介）
ボールバルブ：レバーを90度回して開け閉めするので、空気圧や電動で自動にしやすい弁です（大和バルブの製品紹介）
ゲートバルブ：全開のときに流れをほとんど邪魔せず、大きな口径までそろいます。止める・流すの切り替えに使います
