フランジ（配管用）とは？スリップオン・ウェルドネック・ブラインド・ねじ込み・ルーズ・樹脂の違いと、規格・圧力の等級の選び方

管フランジとは

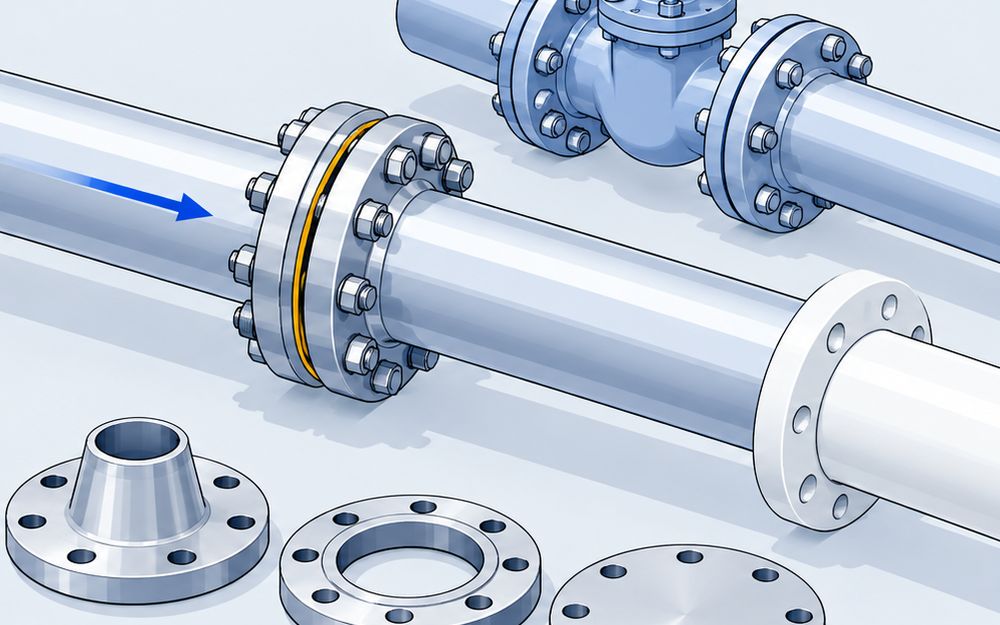

配管を溶接やねじだけでつなぐと、バルブやポンプを外すときに管を切るしかありません。管の端に円盤（フランジ）を付け、ガスケットをはさんでボルトで締めておけば、ボルトを外すだけで機器や配管の一部を取り外せます。

比較ページには、工場・プラント・建物の配管で使う管フランジを、1社1〜2製品に絞って載せています。真空装置用（ICF・KF⁠）⁠、空調ダクト用、軸受用のフランジ、継手やガスケットだけの製品、受託加工だけの会社、中古品、代理店が売る他社製品は載せていません。

規格で寸法が決まっている

• 鋼製のフランジは JIS B 2220（鋼製管フランジ）です。2012年版は、呼び圧力5K・10K・10K薄形・16K・20K・30K・40K・63K、呼び径10A〜1500Aを決めています。蒸気・空気・ガス・水・油などの配管に使います
• 鋳鉄製のフランジは JIS B 2239（鋳鉄製管フランジ）です。2013年版は、呼び圧力5K・10K・10K薄形・16K・20K、呼び径10A〜1500Aを決めています
• プラントでは、JPI（石油学会）やASMEの寸法のフランジも使います
• 規格と圧力の等級が同じなら、メーカーが違っても組めます。積水化学工業の塩ビのTSフランジは、外径とボルト穴をJIS B 2220に準じて作っています

規格の範囲は、日本規格協会の閲覧用資料（JIS B 2220：2012、JIS B 2239：2013⁠）⁠で確かめました。

6つの形

スリップオン（差込み溶接）

円盤の穴に管を差し込み、溶接して留めます。JIS 10Kの鋼（SS400⁠）⁠やステンレスの品は、通販でも1枚から買えます。

ウェルドネック（突合せ溶接）

円盤から伸びた首の先を、管の端と突き合わせて溶接します。南堺フランヂ製作所は、JISの2K〜63KとJPI・ASMEの寸法で作っています。

ブラインド（閉止）

穴のない円盤で、管の先のフランジにボルトで締めて口をふさぎます。あとで配管を伸ばす口や、点検で開ける口に使います。

ねじ込み

円盤の穴の管用ねじに、ねじを切った管をねじ込みます。溶接をしません。鋳鉄製はJIS B 2239の品が多く、ステンレス鋳鋼の品もあります。

ルーズ（遊合形）

管の先のつば（⁠スタブエンド）⁠の後ろに輪のフランジを遊ばせてはめ、輪を回してボルト穴の向きを合わせてから締めます。

樹脂

塩ビなどで作り、受口に塩ビ管を接着してつなぎます。さびないので、薬液・排水・純水の配管に使います。

このページに載せている製品は、形ごとに次のとおりです。

• スリップオン：ベンカン機工 ステンレス鋼製管フランジ、村部フランヂ 溶接フランジ
• ウェルドネック：南堺フランヂ製作所 JIS規格 鉄鋼製フランジ
• ブラインド：村部フランヂ 溶接ブラインドフランジ
• ねじ込み：大阪継手バルブ製作所 合フランジ、桑名金属工業 ねじ込み式フランジ、シーケー金属 鋳鉄製合フランジ、MIEテクノ ステンレス製ねじ込みフランジ
• ルーズ：ベンカン機工 遊合形フランジ、MIEテクノ ルーズフランジ
• 樹脂：旭有機材 TSフランジ、クボタケミックス TSフランジ、積水化学工業 エスロン TSフランジ

圧力の等級と温度の見方

• 10K・5Kは呼び圧力という等級です。相手のフランジやバルブと同じ等級にそろえます
• 温度が上がると、使える圧力は下がります。桑名金属工業のダクタイル製ねじ込み式フランジは、10Kで-10〜120℃なら1.4MPa、220℃で1.2MPa、300℃で1.0MPaです。5Kは同じ温度で0.7・0.6・0.5MPaです
• 桑名金属工業のねじ込み式フランジは、蒸気・空気・ガス・油に使え、飲み水には使いません
• ガスケット座には全面座（FF⁠）⁠と平面座（RF）などがあります。クボタケミックスは、樹脂の板フランジの相手には JIS B 2220 のスリップオンで全面座（FF⁠）⁠を指定するよう書いています

値段の見方

形と材質ごとに、JIS 10K・50Aのフランジ1枚の値段で比べています。

• 鋳鉄のねじ込み式（白・税込・通販）：大阪継手バルブ製作所 1,978円、シーケー金属 2,748円、桑名金属工業 3,298円
• ステンレスのねじ込み（税込・通販）：MIEテクノ 4,068円
• 鋼のスリップオン・ブラインド（SS400・税込・通販）：村部フランヂ SOP 2,308円、ブラインド 3,408円
• ステンレスのスリップオン・ルーズ（SUS304・税抜・メーカーの定価）：ベンカン機工 SOP 3,270円、遊合形 3,600円。MIEテクノのルーズは通販で3,958円（税込）
• 樹脂（呼び径50の10K）：積水化学工業 1,910円（税抜・定価）、クボタケミックス 2,190円（設計積算価格）、旭有機材 1,758円（税込・通販）

安め・平均的・高めは、条件が同じ鋳鉄のねじ込み式の3製品だけで付けています。材質や値段の出どころ（定価か通販か⁠）⁠が違うものは、値段だけを載せました。南堺フランヂ製作所は値段を出していないので、寸法と数量を伝えて見積もりを取ります。

選ぶときの注意

• 相手のフランジやバルブと、同じ規格・同じ圧力の等級を選ぶ
• 使う温度での最高使用圧力を、メーカーの表で確かめる
• ガスケット座（FF・RF⁠）⁠を相手とそろえる
• 鋳鉄のねじ込み式フランジは、飲み水の配管には使わない
• 鋳鉄のねじ込み式フランジの表面（黒・白・コート）は、流体と管で選ぶ
