ダイヤフラムポンプとは？仕組みと構造・エアー駆動と電動の違い・選び方

ダイヤフラムポンプとは

ダイヤフラムポンプ（ダイアフラムポンプ）は⁠、膜を押したり引いたりして部屋の容積を変え、液を吸い込んで吐き出すポンプです。羽根車の遠心力で送る渦巻きポンプと違い、容積式のポンプに分かれます。液と駆動部を膜で分けるので軸のシールが無く、薬液やスラリーを漏らさずに送れます。

比較ページには、液を送る業務用のダイヤフラムポンプを載せています。気体を引く真空用・空気用、ダイヤフラムバルブ、部品だけの品は載せていません。

仕組みと構造

ヤマダコーポレーションの解説にある動きです。

1. ダイアフラムが引っ張られると、入口のボールバルブが持ち上がり、出口のボールバルブが閉じて、液を部屋（チャンバー）に吸い込む
2. ダイアフラムが押されると、出口のボールバルブが持ち上がり、入口のボールバルブが閉じて、液を外へ吐き出す
3. 入口と出口のボールバルブが逆止弁になるので、液は逆流しない

エアー駆動式は2枚のダイアフラムを1本の軸でつなぎ、片側で吸い込むあいだにもう片側で吐き出します（ダブルダイヤフラム）。

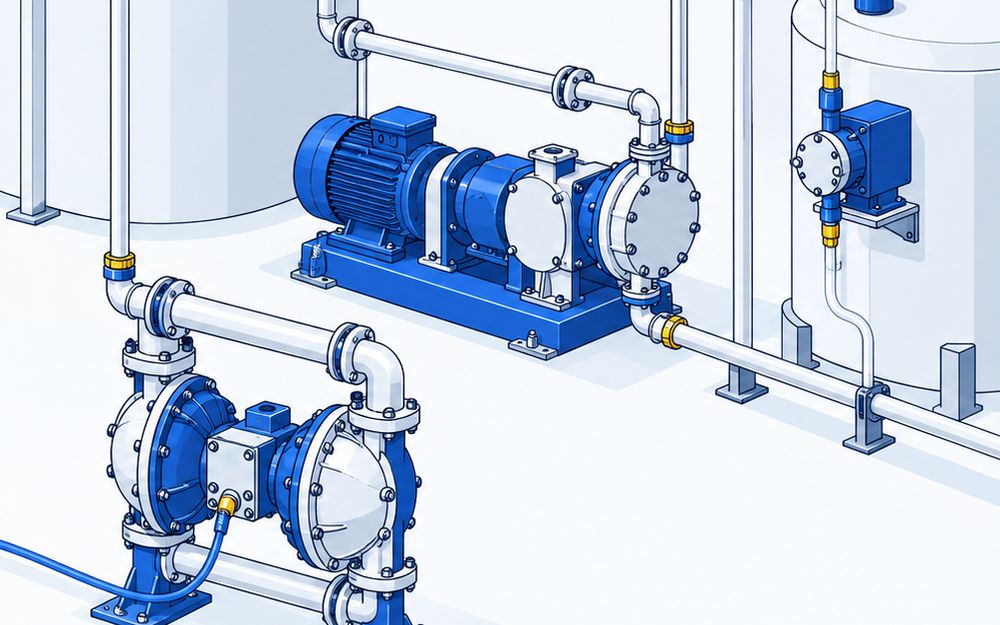

種類（方式）⁠の⁠違⁠⁠⁠⁠い

エアー駆動式

工場のエアーで膜を動かします。電気を使わないので、引火性の液や火気厳禁の場所でも使えます。

• 吐出量と吐出圧力は供給エアの圧力に比例し、レギュレータで調整できる（イワキのTCシリーズの案内）
• ヤマダコーポレーションのNDP‑25BANは1インチで最大160L/min、本質防爆仕様
• 塗料をガンへ送る塗装用（アネスト岩田のDDP‑90E）や、工事現場の排水用（アクアシステムのADO‑40）もある

電動式

モーターで膜を動かします。コンプレッサーが無くても、電源があれば動きます。

• タクミナのAPLは2枚のダイヤフラムを交互に吐き出させて、脈動を抑えている
• アクアシステムのEDO‑50は100Vで動き、停電のときは手でも動かせる

定量ポンプ（電磁式）

電磁石の力で膜を動かし、1回ごとに決まった量の薬液を送ります。水処理や冷却塔の薬品の注入に使います。

• イワキのEHN‑YNは38〜450mL/min、1〜360spmを1spm刻みで設定できる
• 日機装エイコーのNRX60は最大60mL/minを1.0MPaまで送る

小型（装置組み込み）

小さなモーターで動かし、分析機器や印刷機などに組み込みます。

• 高砂電気工業のDCP‑200P‑N1EEは約80gで、12VDC・24VDCで動く
• KNFのNF 1.300は最大3L/min・6bar

吸わない・液が出ないとき

ヤマダコーポレーションのトラブルシューティングにある主な原因です。

• 吸込揚程や吐出揚程が高い
• 吸込側の配管やストレーナーにゴミが詰まっている
• 吸込側のバルブが閉じている
• ボールやバルブシートが摩耗している

流量が減ったときは、供給エアの圧力不足やエアの吸い込みを疑います。排気口から液が漏れたら、ダイアフラムが傷んでいるので交換します。

選ぶときに見る点

• 最大吐出量：能力の上限なので、余裕をもった大きさを選ぶ
• 吐出圧力・揚程：送る先の高さと配管の長さに足りるか
• 接液材質：本体・膜・ボールが液に合うか（アルミ・ステンレス・PP・PVDF・PTFEなど）
• 駆動：エアーを引けるか、電源を使うか、防爆が要るか
• 液温と粒子：スラリーや固形物の大きさが通るか

値段

公式に値段を出しているのは、高砂電気工業のDCP‑200P‑N1EE（8,448円・税込）と⁠、アクアシステムのEDO‑50（784,900円・税込）でした。どちらも公式通販の値段です。ほかの製品は、口径・材質・液の条件を伝えて見積もりを取ります。
