コンベヤローラとは？種類の違い（フリー・モーター・キャリア）と⁠、外径・材質・幅・ベアリングの選び方

コンベヤローラとは

コンベヤローラは、ローラコンベヤやベルトコンベヤに付けて、荷やベルトを支えながら回る筒形の部品です。コンベアローラー・搬送ローラとも呼びます。パイプの両端にベアリングを入れ、軸でフレームに留めて使います。

比較ページには、日本の会社が自社で作るローラ単体を、外径・材質・幅を決めた型番の単位で載せています。ローラを並べたコンベヤ本体、代理店が売る他社製品は載せていません。

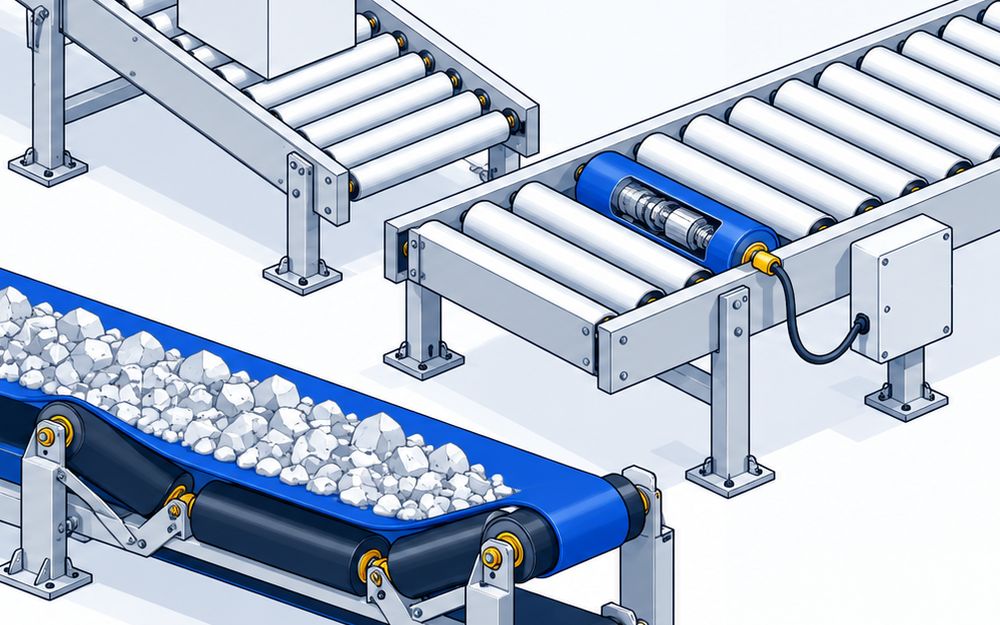

3つの種類

• フリーローラは、モーターを持たずベアリングで軽く回ります。傾けて荷を流すグラビティコンベヤや、人が押すコンベヤに使います。例は福井鉄工の FFS4815B、マキテックの R-3812、寺内製作所の S48型です
• モーターローラは、モーターとギヤをローラの中に入れた駆動用のローラです。例は伊東電機のパワーモーラと、協和製作所の ACモーターローラ MR-57 ⁠⁠です
• ベルトコンベヤ用ローラは、ベルトを下から支えます。荷を運ぶ側がキャリアローラ、帰り側がリターンローラです。例は福井鉄工の F-JC と、JRC の C型です

モーターローラのACとDC

• AC の型は、工場の電源をそのままつなぎます。伊東電機の ACパワーモーラは、AC100Vか200Vで回ります
• DC の型は、制御基板と組みます。伊東電機の DCパワーモーラは、起動・停止・速度・回転方向を基板で切り替えます
• 伊東電機と協和製作所の AC の型は、インピーダンスプロテクト方式で、止められてもすぐにはコイルが焼けません
• 協和製作所は、ストッパーで荷を止めたままローラを回すと、ローラと荷の底に傷がつくことがあると注意しています

キャリアローラとリターンローラ

• キャリアローラは JIS B 8803 に合わせた寸法の型が広く使われ、型式の数字はベルト幅を表します
• JRC の説明では、トラフのキャリアアイドラに3本、リターンのアイドラに1本並べて使います
• ベルト幅600mm用は、福井鉄工の F-JC 600 が外径89mm、JRC の C-60 が外径89.1mmです

外径・材質・幅の選び方

• 外径は、寺内製作所の標準品で外径20mmの LS20型から、76.3mmの S7638型まであります
• 材質は、ふつうはスチールに亜鉛めっきです。水を使う食品・水産の現場では、寺内製作所の P38型のような ABS樹脂の型や、ステンレス製の SU3812型を選びます
• ローラ幅は、フレームの内幅に合わせます。福井鉄工はローラ幅を1mm単位で作り、全長はフレームの内幅より少し短くします
• 協和製作所は、モーターローラとフレームの間に2mm程度のすき間をとります
• シャフトや止めピンが別売りの会社があります。福井鉄工のフリーローラには付いていません

ベアリングと表面の加工

• 福井鉄工の説明では、プレスベアリングは軽い物向けで安く、削り出しのマシンベアリングは長持ちし、規格ベアリングは静かで長持ちします
• フリーローラをベルトで直接回すと、ベアリングを傷めます。駆動するならモーターローラか駆動用のローラを選びます
• 表面には、天然ゴム・ニトリルゴム・ウレタンゴムなどを巻いて、荷の底の傷を防げます
• 値段は、このページの製品はどれも公式に出していません。寸法と本数を伝えて見積もりを取ります
