ブラケットとは？金属ブラケットの種類・耐荷重・材質と選び方

設備・装置・建物に部材を取り付ける金属ブラケットを、アルミフレーム接続・センサー取付・L形支持と棚受けに分け、型番・寸法・材質・耐荷重の試験条件・価格の違いを公式資料からまとめました。

2026年10月26日更新

この記事の答え

ブラケットは、部材を取り付けたり支えたりする金具です。選ぶ順は「取り付ける相手」「穴・溝・寸法」「荷重の条件」「材質・表面処理」⁠で⁠す⁠。同じL形でも、アルミフレームをつなぐ金具と、棚や配管を支える金具では使い方が違います。

ブラケットとは

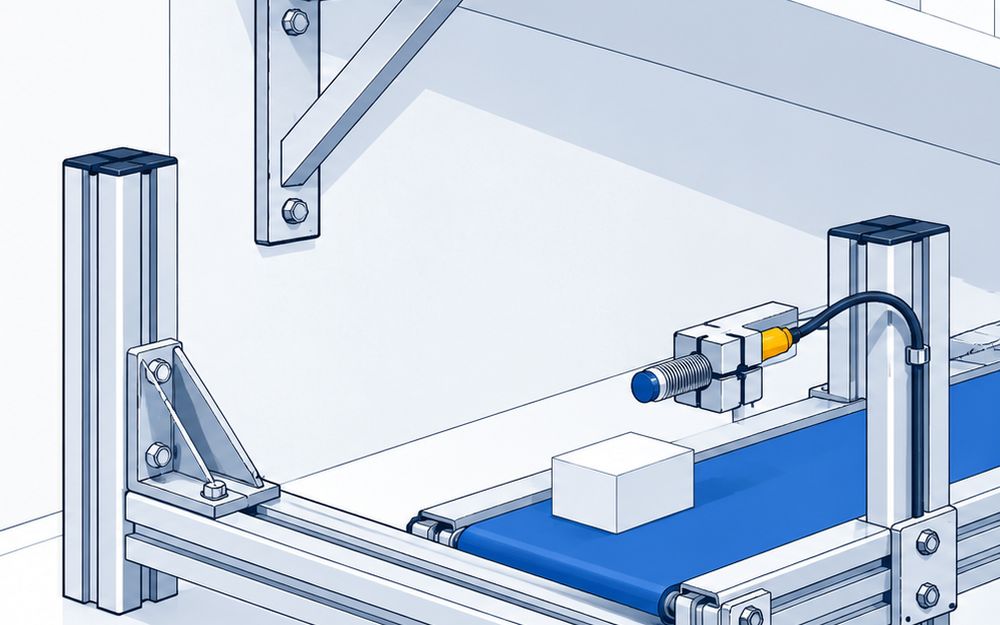

設備や装置にセンサーを取り付ける金具、フレームをつなぐ金具、壁面から棚板や配管を支える金具を扱います。L形金具・アングル・棚受けなどの呼び方もあります。SUSは、フレームのコーナーを締結するブラケットと、内部で締結するジョイントを分けて案内しています。

ブラケットの比較ページは、自社製造または自社ブランドの現行品を型番単位で比べます。家具の飾り金具だけの品、家庭用だけの品、センサー本体、ねじ・ナットだけは含めません。

フレーム用は、ブラケットとフレームの組合せを図面で照合します。フレームの溝に入るナット、締結ボルト、周囲のパネルとの干渉まで確認してから注文します。別メーカーのフレームにも付くとは限りません。

「耐荷重」の数字だけで選ぶと、条件を取り違えます。メーカーごとに、使用本数・荷重をかける位置・静荷重などの条件が違います。

棚受けの荷重を、振動する機械や衝撃を受ける部材の条件へ、そのまま当てはめません。壁・アンカー・ねじを含めた固定側の強度も、ブラケット単体と分けて確かめます。

棚受けが正確な直角とは限りません。スガツネ工業のBT型は、荷重による傾きを防ぐため、角度を90°より少し広くしています。部材の直角を出す用途では、現品と図面で確認します。

価格は単品かセットか、税込か税抜かをそろえて比べます。用途と大きさの違う製品を、単価だけで順位付けしません。

仕様と価格は2026年10月26日に各社の公式資料で確認しました。出典は比較ページの出典欄と各製品の公式ページから確認できます。

COMPARE

種類・材質・耐荷重・価格を一覧で見られます。

アルミフレーム用・センサー取付用・L形支持金具を、寸法・材質・耐荷重で比べます。
