ベローズとは？溶接・成形の違いと材質・ストロークの選び方

ベローズとは

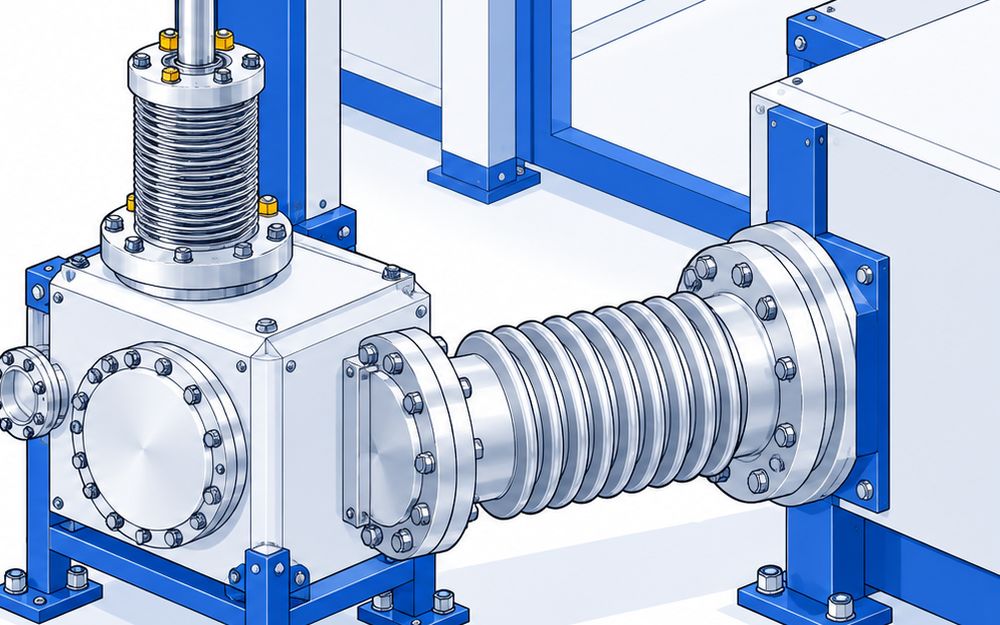

金属の薄い管にひだを付け、伸縮性・気密性・バネ性を持たせた部材です。金属ベローズ・メタリックベローズとも呼び、真空装置やバルブなどの気密を保つ部分に組み込みます（東京ベロー精機の解説）⁠。

ベローズのメーカー比較では、装置に組み込む金属ベローズを、型式または標準寸法表の個別行で載せています。完成したフレキシブルホース、配管設備用の伸縮継手一式、非金属の保護蛇腹は対象に含めません。

溶接と成形の違い

• 溶接ベローズは、薄い金属板の内周と外周を交互に溶接してつなぎます。入江工研は、小さな取付空間で大きな伸縮量を得られる構造と説明しています
• 成形ベローズは、管にひだを付けて作ります。ロールを押し当てる方法と、管の内側から液圧をかける方法があります
• 入江工研は、成形式を溶接式より許容変位が小さく、取付時や熱収縮の誤差吸収に向くと説明しています。製法だけで耐圧や寿命を決めず、型式の仕様を確認します

構造は入江工研の溶接ベローズと成形ベローズによります。

内径・外径・材質を合わせる

• 内側にシャフトを通すなら、接触しない隙間を確保します。入江工研は片側2mm以上とし、長い構造などではさらに広く取る条件を説明しています
• 入江工研のNS1022-1は、内径8mm・外径22mmです。10mm変位に対する自由長は23mmで、作動範囲は15〜25mmです
• 三元ラセン管工業のR-32は、内径32mm・外径43mm・標準板厚0.2mmです。同社の標準材質はSUS316Lです
• 材料は、流体の腐食性や磁性などの条件と合わせて選びます。材質名が同じでも、板厚・山数・層数の違うベローズを同じバネ特性とは扱えません

寸法は入江工研の規格単品と三元ラセン管工業の標準寸法、材質は同社の材質案内⁠によります。

ストロークと耐圧の読み方

• 伸縮量は、1山当たりと製品全体を分けます。三元ラセン管工業のR-32は、1山の最大伸縮量が0.8mmです
• 大阪ラセン管工業のORV-100B-LF-9は、軸方向±20mm・軸直方向5mmです。この値は各方向を単独で動かした条件で、同時に加えられる値ではありません
• 圧力は、内圧か外圧かを分けます。R-32の参考耐外圧1.27MPaを、内圧の定格として使ってはいけません
• 南国フレキ工業のMF・50Aのうち、内径60mm・板厚0.6mm・ピッチ10mmの仕様は、リングなしの最高使用圧力が1.2MPaです。この表は座屈を無視した値なので、実機の長さや支持条件も伝えて確認します
• 真空用のORV-100B-LF-9は加圧できません。内部真空・外部大気圧の製品を、加圧する装置へそのまま使わないでください

条件は大阪ラセン管工業の仕様と南国フレキ工業の寸法表⁠で確認できます。

寿命と取り付け

• 入江工研のNS1022-1は10万回、NS10022-1は100万回の仕様です。同じ内外径でも、寿命の仕様に応じて自由長やバネ定数が変わります
• 同じベローズでも、ストローク・温度・圧力などの使用条件で寿命が変わります。回数を一律の交換年数に換算せず、承認図面の条件と照らし合わせます
• ねじり、工具の打ち傷、局部的な変形を避けます。異物の噛み込みや周囲の部品との接触も早期破損につながります
• 長いベローズは、蛇行・座屈を防ぐ支持構造まで含めて設計します

取り付けと寿命の注意は入江工研の使用方法⁠によります。

見積もりで伝える条件

• 使用する流体と材質、内側・外側それぞれの圧力、温度を伝えます
• 動かす方向、ストローク、繰り返し回数、取付姿勢をそろえます
• 内径・外径・自由長・作動範囲と、金具やフランジの形状を指定します
• 型式のない寸法指定品は、材質・板厚・層数も固定します。ベローズ久世の内径40mm・外径52mmの寸法行では、バネ定数はSUS316L・1層の計算値です
• 入江工研の規格単品は、価格と納期を問い合わせる形式です。寸法だけで見積もりを比べず、寿命や圧力条件もそろえて照会します

寸法指定品の条件はベローズ久世の標準寸法表⁠によります。資料の確認日は2026年10月28日です。
