ボールタップとは？仕組み・単式と複式の違い・定水位弁との違い・調整と交換の注意

ボールタップとは

ボールタップは、水槽に浮かべた浮き玉（フロート）の動きをテコで弁に伝え、水位が上がると給水を止め、下がると開ける弁です。谷津テックスの説明では、正式な名前はフロートバルブ（Float Valve）で⁠す⁠。受水槽・高置水槽・消火用補給水槽・冷却塔の補給・機器のタンクの給水に使います。

比較ページには、工場・建物・設備で使う業務用のボールタップと定水位弁を、メーカーの公式資料の値で載せています。

仕組みと構造

浮き玉が水に浮く力を、継ぎ竿（ロッド）とテコで大きくして、弁を弁座に押し付けて水を止めます。水が使われて水位が下がると、浮き玉が下がって弁が開き、また給水が始まります。

アイエス工業所の説明では、ボールタップの流量は、水の通る穴（シート部）の大きさで決まります。穴を大きくして流量を増やすほど、止めるのに強い力がいります。口径の大きい受水槽で、ボールタップではなく定水位弁を使うのはこのためです。

種類：単式と複式の違い

• 単式：テコが1つ。部品が少なく作りが簡単。小さな水槽や機器のタンクに使う
• 複式：テコが2つ以上。浮き玉の力を大きく増やせるので、小さな浮き玉と短いロッドで止まり、水面の波で振動しにくい
• 圧力バランス型：兼工業のFW型のように、複式の中にピストンを入れて流量を多くし、ウォーターハンマーや振動に強くした形

兼工業の説明では、テコが多いほど浮き玉の浮力を大きく増やせるので、単式より複式のほうが性能の良いボールタップです。

定水位弁との違い

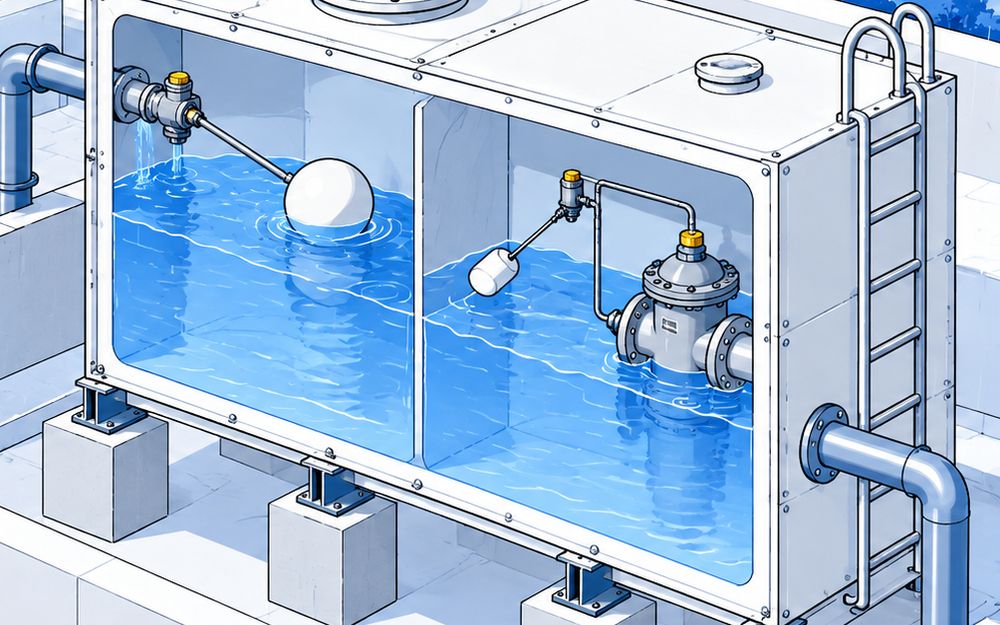

定水位弁は、受水槽に自動で給水するための大きなバルブで、子弁のボールタップや電磁弁の開け閉めに連動して開け閉めします（兼工業の説明）。アイエス工業所の説明では、ボールタップ方式は受水槽の中に付けるので、点検のときに槽に入って取り外すことがあります。定水位弁は主弁を受水槽の外に付け、槽の中には小さなパイロットバルブだけを入れるので、点検が槽の外でできます。

材質の選び方

• 青銅（CAC）：水道水・工業用水の受水槽に多い。浮き玉はポリ玉か銅玉
• ステンレス（SCS14・SUS316）：温水や、食品・飲料・化学薬品のタンクに使う
• 樹脂（PVC・PP）：金属をいためる液のタンクや、樹脂の配管につなぐ所に使う

兼工業の説明では、ポリ玉・銅玉の通常のボールタップは流体の温度が60℃までで、それより熱いときはステンレス製を選びます。

止水位の調整方法

• アイエス工業所のWAは、止水位置をドライバー1本で調整できる
• 兼工業のFW型は、水位調節ネジでカタログの範囲内なら調整できる
• 継ぎ竿を曲げて止水位を変えない。浮き玉が外れるなど、思わぬ不具合のもとになる（兼工業の説明）

受水槽のボールタップを交換するとき

• 定水位弁の子弁は、その定水位弁のメーカー専用のボールタップを使う（兼工業の説明）
• 定水位弁を交換したら、ボールタップも一緒に交換する（ベンの説明）
• 定水位弁専用のボールタップは流量を少なくしてあるので、少ししか水が出なくても、定水位弁が正しく開け閉めしていれば問題ない（兼工業の説明）
• 水が止まらない・出ないときは、症状で直し方が違うので取扱説明書を見て、直らなければメーカーに相談する（兼工業の説明）

音・振動・水漏れの対策

兼工業の説明では、配管の固定のしかたや給水の圧力で、ボールタップから音や振動が出ることがあり、別売の防振アダプターがあります。波で浮き玉が揺れて開け閉めを繰り返すときは、波立ち防止の機能があるアイエス工業所のWAや、パイロット側の通路をバイパス流路にしたベンのLP-8Nのような定水位弁で抑えます。

規格・⁠⁠⁠認証

兼工業の説明では、ボールタップの規格はJISの給水栓（JIS B 2061）か⁠、日本水道協会の認証品です。接続口径10mmのボールタップには規格も認証もありません。水道に直接つなぐ給水装置に使うときは、水道法の性能基準に適合した品を選びます。
