ポリエチレン管（PE管）⁠と⁠は⁠？配水用・二層管・ガス用・架橋の違いと、規格・サイズ・使用圧力の選び方

ポリエチレン管とは

ポリエチレン管は、ポリエチレン樹脂を押し出して作る管です。さびず、柔らかく曲がり、管と継手を熱で融かして一体にできるので、地震で地盤が動いても継手が抜けにくい管路になります。

積水化学の解説では、日本でポリエチレン管を作り始めたのは1953年です。水道用のJIS K 6762には、1種（軟質管）と2種（硬質管）があります。

比較ページには、日本の会社が自社で作る、圧力をかけて水やガスを送るポリエチレン管を、各社の代表の製品の単位で載せています。圧力をかけない波付の排水管、ケーブル保護管、継手は載せていません。

4つの種類

• 配水・圧送用（高密度・PE100）は⁠、水道の配水管や工業用水・農業用水の圧送に使います。例は積水化学のエスロハイパーJW、三井金属エンジニアリングのWE、クリモトポリマーのクリモトポリフュージョン管、鳥居化成のISO管です

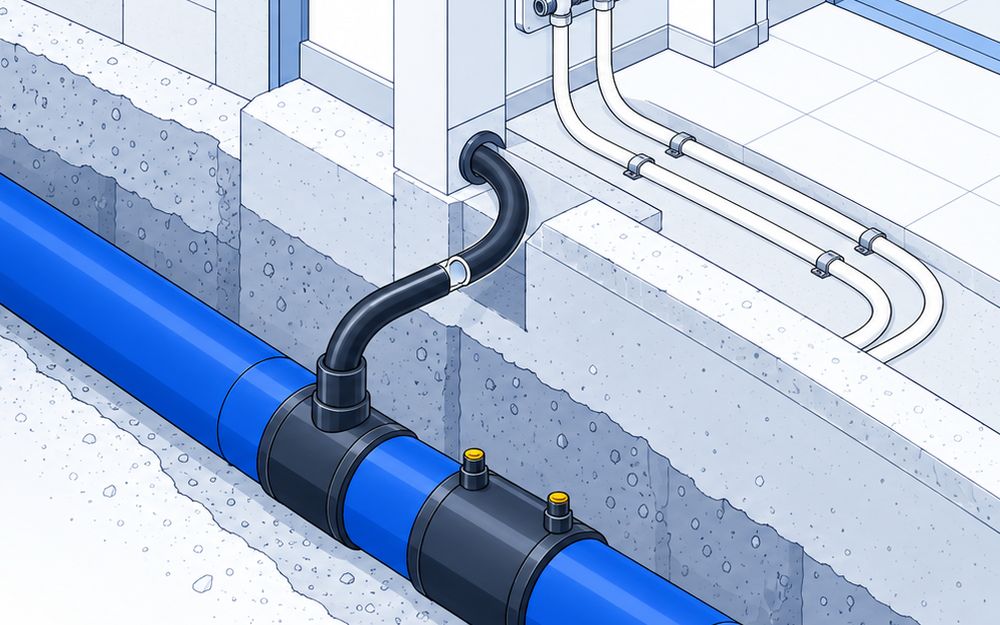

• 給水用の二層管（JIS K 6762）は⁠、配水管から建物までの給水管に使います。例はクボタケミックスのスーパータフポリHPPE-1Wと、弥栄化学工業の1種二層管です
• ガス用（JIS K 6774）は⁠、ガスの導管に使います。例は積水化学のエスロンガス用ポリエチレン管と、日本鋳鉄管のガス用ポリエチレン管です
• 架橋ポリエチレン管は、お湯に使います。例は三井金属エンジニアリングのPXEと、オンダ製作所のカポリパイプWです

工業用水・農業用水など、塩素を含まない水を送る管には、一般用ポリエチレン管（JIS K 6761）もあります。日本ポリエチレンパイプシステム協会の資料では、汚泥の圧送・プラント配管・消火配管にも使います。

青ポリ・クロポリ・ガスポリ

• 積水化学の解説では、水道の給配水用は青ポリ、給水用の二層管はクロポリ、ガス用はガスポリ、下水道用はゲポリと呼ばれます
• 二層管は、日に強い外層と、塩素に強い内層の二層になっています

つなぎ方

• EF接合は、継手に埋めた電熱線に電気を流して、管と継手を同時に融かしてつなぎます。接着剤は使いません
• EF接合を使えない所では、ヒーターで管の端を融かしてつなぐ方法もあります
• 大口径の管は、EF接合とバット融着の両方を使います。三井金属エンジニアリングのWE、クリモトポリマー、鳥居化成が両方を案内しています
• 給水管は、クボタケミックスのHPPE-1Wのように、EF継手と金属継手のどちらでもつなげるものがあります

サイズと使用圧力

• 給水用の二層管は呼び径13〜50で、使用圧力は0.75MPa以下です
• 積水化学のエスロハイパーJWは、呼び径50〜300で最高1.0MPaです
• 大口径では、クリモトポリマーが外径20〜1,000mm（20℃で最大1.6〜0.6MPa）、鳥居化成が外径315〜1,000mmをそろえます
• 鳥居化成のISO管の設計圧力は、管の厚さで変わります。SDR 11は1.60MPa、SDR 21は0.80MPaです
• 三井金属エンジニアリングのWEは、呼び径W1,500まであります。設計内圧は、使う温度と、埋めるか出すかで決めます

温度と圧力

• ふつうのポリエチレン管は、エスロハイパーJWで最高40℃、HPPE-1Wで0〜50℃です
• お湯には架橋ポリエチレン管を使います。三井金属エンジニアリングのPXEは最高95℃です
• 温度が上がると、かけられる圧力は下がります。PXEは20℃で0.99MPa、95℃で0.44MPaです。オンダ製作所の資料では、JIS K 6769の架橋ポリエチレン管は0〜20℃で1.50MPa、91〜95℃で0.65MPaです

寿命と地震

• 水道配水用ポリエチレン管は、POLITECの研究で100年以上の寿命が確かめられています（2013年3月）
• 厚生労働省の検討会の報告書で、2014年6月に耐震管に分類されました
• 積水化学の解説では、給水用ポリエチレン管の埋設配管は、宮城県北部地震・新潟県中越地震・新潟県中越沖地震・東北地方太平洋沖地震・熊本地震で被害ゼロでした（津波の被害を除く）

置き方と手入れ

• 二層管は、管の端に日が当たると傷みます。端にキャップを付け、外れていたら端を10cmほど切り落として使います
• 三井金属エンジニアリングのWEとクリモトポリマーの管は、日に強く露出配管にも使えます
• ガス用の管と継手は、ガス以外の配管には使いません

値段

• このページの製品で、値段を公式に確かめられたものはありません。呼び径・長さ・本数を伝えて、メーカーか販売店に見積もりを取ります
