ライニング鋼管とは？給水・排水・薬液に使うライニング鋼管の種類（塩ビ・ポリエチレン粉体・ふっ素樹脂）と⁠、規格・使用温度・つなぎ方・価格の選び方

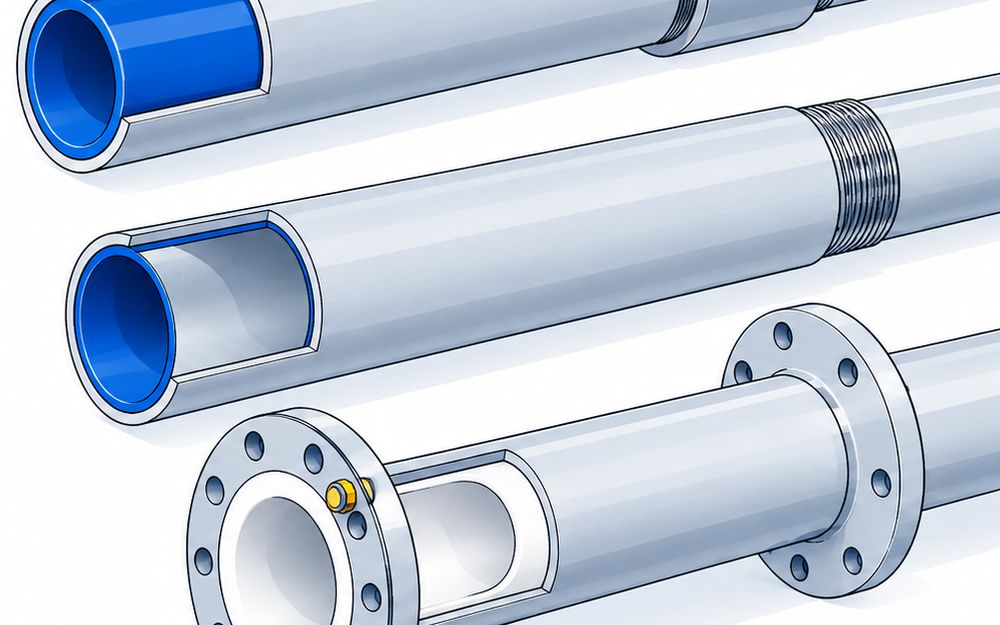

ライニング鋼管とは

ライニング鋼管は、鋼管の強さと、樹脂の錆びない・薬品に強い性質を合わせ持つ管です。水道用の鋼管は、昔は亜鉛めっき鋼管が主流で、今は水質を保つためにライニング鋼管に切り替わりました。

比較ページには、日本の会社が自社で作るライニング鋼管を、各社の代表の製品の単位で載せています。樹脂を張らない鋼管、塩ビ管、管継手、外面だけを被覆した鋼管は載せていません。

3つの種類

• 塩ビライニング鋼管は、鋼管の内側に硬質塩化ビニル管を入れた管です。JFEスチールのJLP、日本製鉄のVLP、協成のキーロンLPとキーロンDL、大成化学工業のLPがあります
• ポリエチレン粉体ライニング鋼管は、内側にポリエチレンの粉体を焼き付けた管です。JFEスチールのPFPと、大成化学工業のPELがあります
• ふっ素樹脂ライニング鋼管は、内側をPFAやETFEで厚く覆った管で、化学プラントの薬液に使います。ニチアスのフロロパイピングと、淀川ヒューテックのヨドフレックス-PTがあります

SGP-VA・VB・VDの使い分け

• VAは、外面が一次防錆塗装の管で、屋内の配管に使います。使う場所に合わせて仕上げの塗装をします
• VBは、亜鉛めっき鋼管を原管にした管で、屋内と屋外に出す配管に使います
• VDは、外面も硬質塩化ビニルで覆った管で、地中に埋める配管と屋外に出す配管に使います
• ポリエチレン粉体ライニング鋼管にも、屋内用のPA、屋内と屋外のPB、埋設用のPDがあります

規格

• 塩ビライニング鋼管の規格はJWWA K 116で、1972年7月に決まりました
• ポリエチレン粉体ライニング鋼管の規格はJWWA K 132です
• 排水用の塩ビライニング鋼管は、日本水道鋼管協会のWSP 042です

使う温度

• 塩ビ・ポリエチレンのライニング鋼管は、40℃以下で使います。JFEスチールのPFPは、給湯には使えないと公式に書いています
• 日本製鉄のVLPは、40℃以下・1.0MPa以下の給水配管用です
• ふっ素樹脂は熱に強く、ニチアスのPFAは配管として最高180℃、ETFEは最高100℃まで使えます

つなぎ方

• 管の端の鋼が水に触れないよう、管端防食継手でつなぎます
• 塩ビライニング鋼管は切削ねじしか使えず、転造ねじは使えません
• JFEスチールのPFPは転造ねじが使えるので、ねじ部の強い給水配管を組めます
• ねじを切るときは、上水用の水溶性切削油を使います

薬液を流すとき

• 酸やアルカリには、ふっ素樹脂ライニングを選びます。ニチアスのフロロパイピングは15〜300Aまでそろいます
• 塩酸や酢酸のように透過しやすい薬液には、透過量を約半分にしたニチアスのPFA-HGがあります
• 淀川ヒューテックのETFEのライニングは、PFAより使える温度が低いかわりに安く作れます

値段

• 値段を公式に出しているのは協成です。設計積算価格表（税抜）⁠で⁠は⁠、50Aでねじ無の4.0m品が、キーロンLP-VAで42,160円、VBで52,450円、VDで54,340円です
• 排水用のキーロンDL D-VAは、50Aで55,090円です
• ほかのメーカーは値段を出していないので、呼び径・長さ・本数を伝えて見積もりを取ります
