型枠とは？鋼製・樹脂製・アルミ製の違いと、寸法・許容側圧・接続方式の選び方

この記事の答え

型枠は、コンクリートを流し込んで決めた形に成形するための枠です。最初に「基礎・壁・柱・スラブのどこで使うか⁠」を決め、パネル寸法、接続金具、受ける荷重と支持条件を合わせます。材質だけで選ばず、組み上げた型枠全体で確認します。

型枠とは

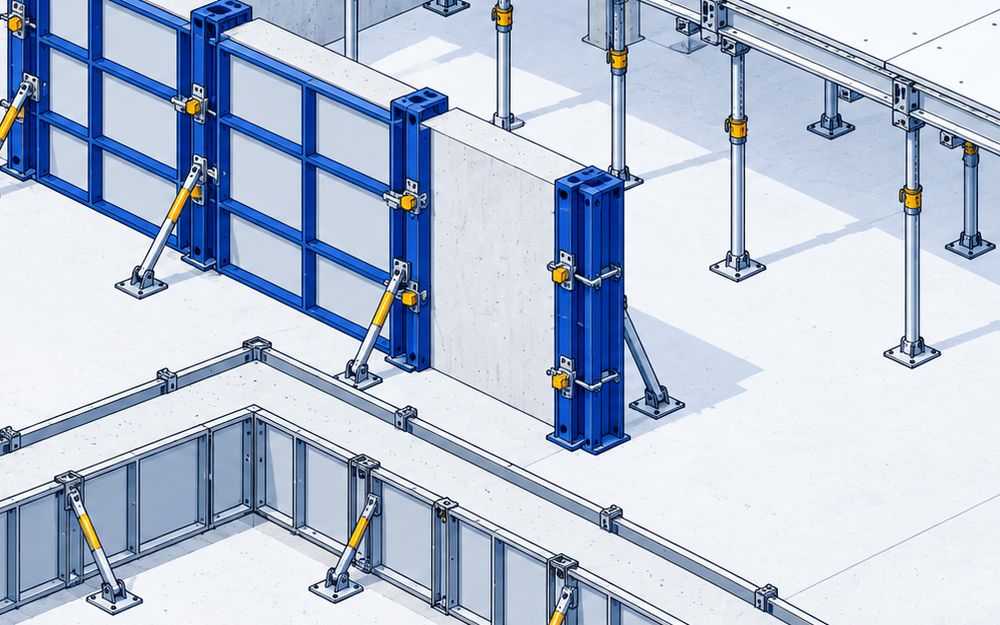

型枠は、基礎や壁、柱などの形に合わせて組み、コンクリートを流し込む枠です。鋼製・樹脂製のパネルを金具でつなぐ製品や、アルミ製の枠に合板を張るシステムがあります。

型枠のメーカー比較では、型枠本体と型枠システムを品番・仕様単位で比べています。面板用の合板単品、締付金具や支保工だけの製品、型枠工事の請負は分けています。

構造用合板・針葉樹合板・コンパネ（型枠用合板）・LVL・処理合板。種類・サイズ・厚み・等級・価格で比べます。

鋼製・鋼製フレームは、住宅基礎や柱・壁の成形に使います。和新工業のWA-3015は鋼製パネル、DokaのFrami Xlifeは鋼製フレームと木材・樹脂の複合シートを組み合わせた型です
樹脂製は、組立パネルと引抜用で使い方が違います。PERIのDUOは壁・柱・スラブで部材を共用する型、ホーシンのブロックパネルは石積みやブロック積みの裏込めコンクリートに使う型です
透明型枠は、面板を通して打設中の状態を見ます。高洋商会の透フォームは、厚さ10mmのアクリル面板とラワン材のフレームで作られます
アルミ製のGRIDFLEXは、根太と大引を一体化したスラブ用のシステムです。型枠合板と支保工を組み合わせて使います

同じ「3015」⁠で⁠も⁠、メーカーごとに仕様を読みます。寸法が一致しても、質量や接続金具まで同じとは限りません。

壁・柱の型枠は、コンクリートから横向きに受ける圧力を確認します。スラブの下面を受ける型枠は、鉛直方向の荷重と支保工の条件を検討します。側圧の値だけでスラブ用と比較しません。

メーカーが違う製品を、寸法だけで組み合わせないでください。NSPはF2-75・S3-75の新旧仕様をつなぐ向きによって、一番上のUピンが付かない組合せを案内しています。増設時は既存品の仕様も確認します。
