差圧計とは？原理と種類・選び方・圧力計との違い・使い方

差圧計とは

差圧計は、高圧側と低圧側の2つの口を持ち、その2か所の圧力の差だけを測る計測器です。微差圧計・デジタル差圧計・差圧伝送器（差圧発信器）・マノメーターとも呼びます。

比較ページには、空調・クリーンルーム・フィルタの目詰まり・配管の流量や液位で使う業務用の差圧計を、方式ごとに各社の代表の製品で載せています。ゲージ圧・絶対圧を測る一般の圧力計と圧力センサ、流量計そのもの、差圧スイッチだけの品は載せていません。

圧力計との違い

• 圧力計：大気圧とくらべた圧力（ゲージ圧）⁠を⁠測⁠⁠⁠⁠る
• 差圧計：2か所の圧力をくらべ、その差だけを測る
• フィルタの前と後ろ、クリーンルームと廊下、配管のオリフィスの前と後ろのように「2か所の差」を見たいときは差圧計を使う

原理と仕組み

• 圧力を受ける部品（ダイヤフラム・ベローズ・ブルドン管など）が⁠、2か所の圧力の差で動いたりたわんだりする
• 指針式は、その動きを歯車やリンクで針に伝える
• デジタル式と伝送器は、その動きやひずみをセンサで電気の信号に変える（静電容量・ひずみゲージ・半導体・シリコンレゾナントなど、メーカーで違う）

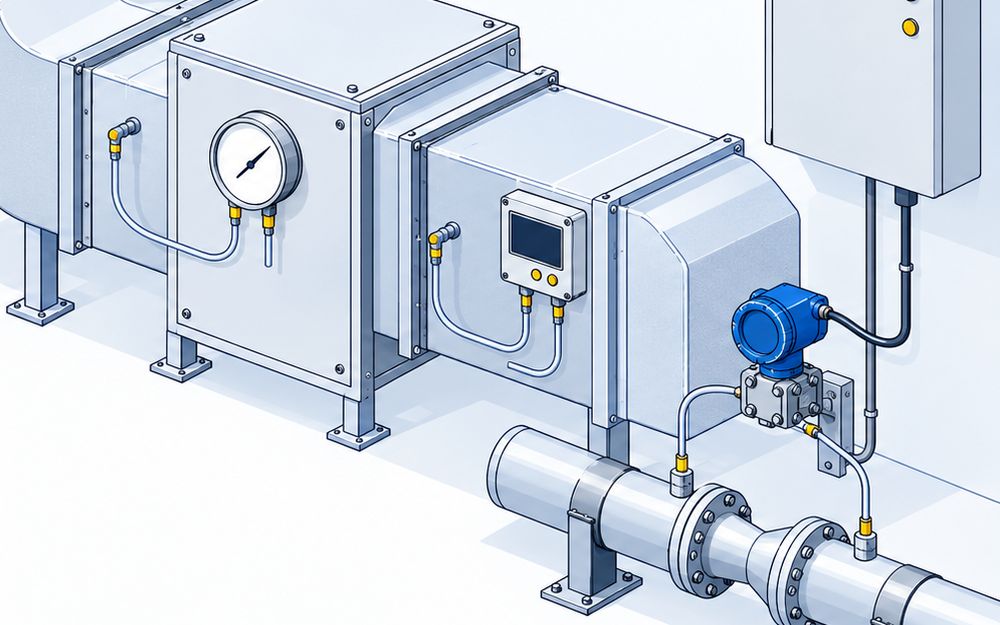

4つの種類

指針式（アナログ）

• 電源がいらず、その場で針を見て読む
• 空調用の微差圧計から、高い圧力の配管用の差圧計まである
• 電気接点つきで警報を出す型もある

デジタル差圧計（盤・装置用）

• 差圧を数字で出し、上限・下限で接点の警報を出す
• 電圧や電流のアナログ出力を持ち、装置の制御や記録に使える
• 校正の基準や試験に使う、精度の高い据え置き型もある

差圧伝送器

• 差圧を4〜20mAなどの信号に変え、中央監視や計装室へ送る
• ビル・クリーンルームには微差圧用、プラントの配管には流量や液位を測るプロセス用
• 表示を持たない型が多い。表示つきや通信つきの型もある

ハンディ（持ち運び）

• 電池で動き、点検・試運転・調査のときに持ち歩く
• データの記録、スマホやUSBメモリへの転送ができる型がある
• ピトー管をつなぐと、ダクトの風速や風量も出せる型がある

使い方

フィルターの目詰まりを見る

• フィルタの前（上流）を高圧側、後ろ（下流）を低圧側にチューブでつなぐ
• 差圧が上がっていけば目詰まりが進んでいる。メーカーが決めた差圧で交換する
• 指針式なら置き針、デジタル式なら上限の警報で、交換の時期を知らせられる

クリーンルームの室圧を見る

• 部屋の中と廊下（または外）の圧力の差を測る
• 陽圧の部屋は中が高く、陰圧の部屋は中が低い。正負どちらにも振れる所は±のレンジにする
• 中央監視で記録するなら伝送器、入口で見せるなら指針式かデジタル表示

配管の流量・液位を測る

• オリフィスなどの絞りの前後の差圧から流量を出す（差圧式流量計）
• タンクの上と下の圧力の差から液位を出す（差圧式液面計）
• このときは、液体・蒸気に使えて耐圧の高いプロセス用の差圧伝送器を使う

選ぶときに見る点

• 流体：微差圧計の多くは空気と非腐食性のガス用。液体・蒸気を測るなら、配管用の差圧計か差圧伝送器
• レンジ：ふだんの差圧が目盛の中ほどに来るもの。空調ならPa単位、配管ならkPa〜MPa単位
• 耐圧：片側だけに大きな圧力がかかっても壊れないか。配管では最大使用圧力（静圧）⁠も⁠見⁠⁠⁠⁠る
• 出力：接点・電圧・4〜20mA・通信のどれを受ける側が使うか
• 接続口：チューブの太さ（ホース口の外径）か⁠、配管のねじ（Rc・G・NPT）⁠⁠⁠か
• 値段：公開しているメーカーは少ない。レンジ・接続口・出力を伝えて見積もりを取る

関連する比較

• 圧力センサの比較：ゲージ圧・絶対圧も含む、信号を出す圧力センサ・圧力伝送器

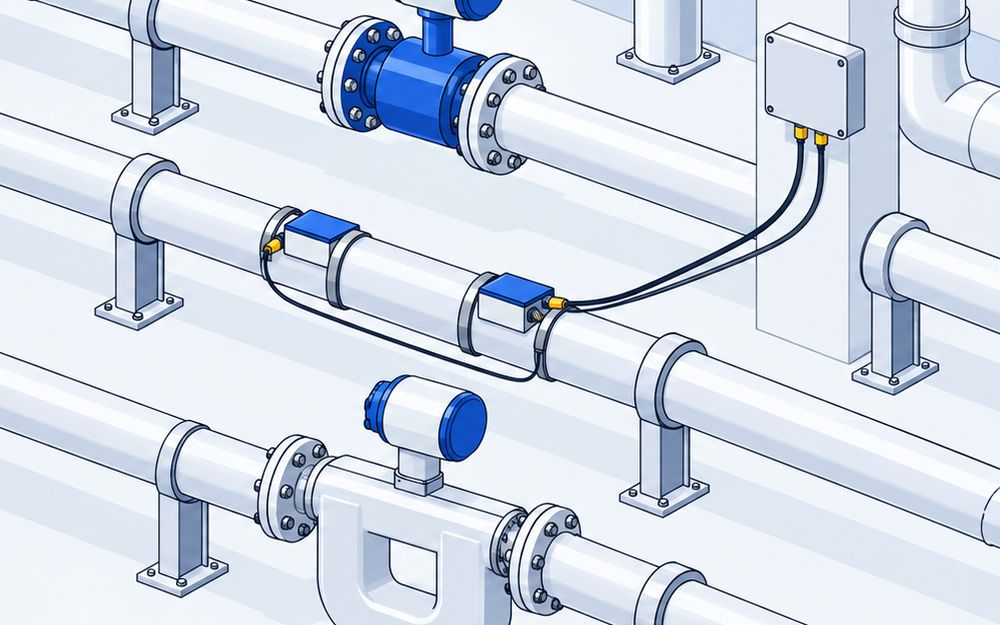

• 流量計の比較：電磁・超音波・質量などの流量計
