この記事の答え
クランプメータは、電線をはさむだけで、回路を切らずに電流を測る測定器です。選ぶときは「交流だけか、直流も測るか」「漏れ電流（mA）を測るか」「はさむ電線の太さ」「測る場所のカテゴリ（CAT）」の4つを先に決めます。
クランプメータとは

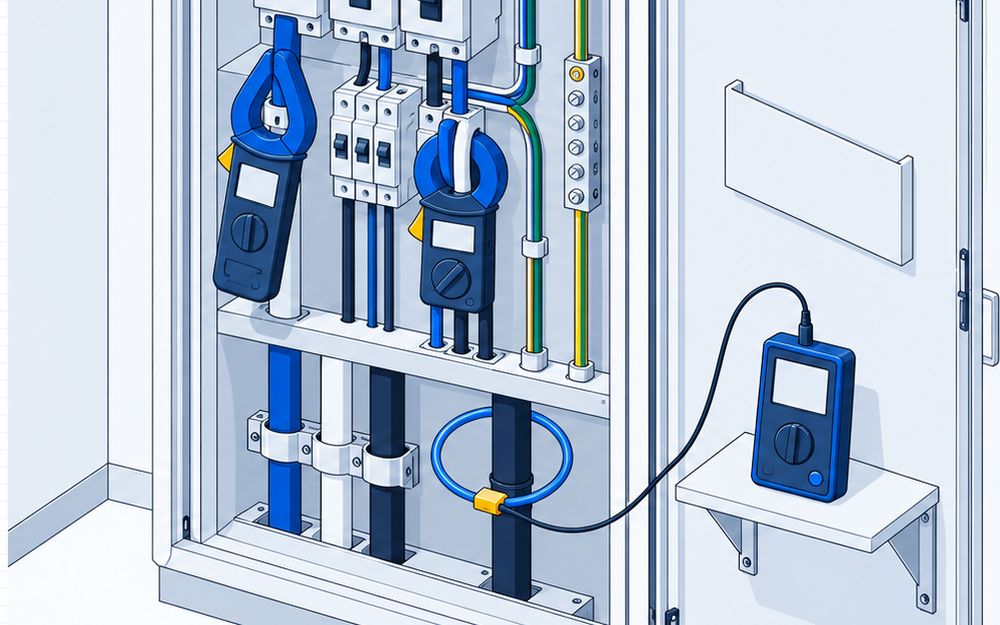

クランプメータは、クランプテスタ・クランプ電流計とも呼ぶ測定器です。共立電気計器は、電線を挟むだけで電流を測定でき、回路を切断せずに測れるので、分電盤の点検や設備保全、負荷電流の確認に使うと説明しています。
比較ページには、電気工事・設備保全で使う業務用のクランプメータを、種類ごとに代表の型式で載せています。テスター（マルチメータ）、絶縁抵抗計、計器に付けるクランプセンサーだけの製品、家庭用・DIY用だけの安価品は載せていません。
仕組み（原理）
日置電機の計測知識のページでは、次のように説明しています。
- 電線に電流が流れると、まわりに磁界ができる
- 磁界が変わると、それが突き抜けるコイルに電流が誘導される
- クランプメータは、その誘導電流を測って磁界の大きさを求め、電線に流れる電流を出す
直流も測れる機種は、AC/DC（交流・直流両用）と書いてあります。
使い方
負荷電流を測る
- 電線を1本だけはさむ
- 単相の行きと帰りの2本を一緒にはさむと、磁界が打ち消し合ってゼロになる
- 電線をジョーに入れ、中心に合わせる（テストーの取扱説明書）
漏れ電流を測る
- 接地線以外の電線を全部まとめてはさむ（共立電気計器の取扱説明書）
- 接地線（アース線）だけをはさんで、接地線に流れる漏れ電流を測るやり方もある
- 漏れ電流は、正常な状態では数µA程度以下（日置電機）
漏れ電流はとても小さいので、mAのレンジがあるリーククランプメータで測ります。
4つの種類
ACクランプメータ
交流の電流だけを測ります。分電盤や動力盤の負荷電流の確認に、いちばん広く使います。共立電気計器のKEW 2200Rは厚さ20mm・約120gの小型で、交流1000Aまで測れます。
AC/DCクランプメータ
交流に加えて直流の電流も測れます。太陽光発電の直流回路、蓄電池、車両の点検に使います。日置電機のCM4371‑50は、別売の直流高電圧プローブP2010を付けると、太陽光パネルの開放電圧をDC2000Vまで測れます。
リーククランプメータ
mAの小さなレンジを持ち、漏れ電流を測ります。外からの磁界の影響を受けにくいように作ってあり、日置電機のCM4002はリーククランプの国際規格IEC/EN 61557‑13の性能基準に準拠しています。
フレキシブル型
鉄心のない曲がるセンサを電線に巻き付けて、交流の電流を測ります。三和電気計器のDCL3000Rはφ150mm、カスタムのCFL‑02Rはφ120mmまで巻けて、どちらも交流3000Aまで測れます。
漏れ電流の基準
経済産業省の電気設備の技術基準の解釈 第14条は、低圧の電路で絶縁抵抗の測定が難しいときは、使用電圧が加わった状態の漏えい電流が1mA以下であることと決めています。停電して絶縁抵抗計で測れない設備は、リーククランプメータで漏れ電流を測って確かめます。
安全規格（CAT）の見方
測定カテゴリ（CAT）は、どこにつないで測れるかの区分です。テストーの取扱説明書では、次のように説明しています。
- CAT IV：建物の接続部、メインヒューズ、メーターなど、電圧の発生源で使う
- CAT III：建物の低電圧本管の配電部に接続した試験・測定回路で使う
電気の入口側を測るならCAT IVの機種を選びます。CATの数字とあわせて、何Vまでかも見ます。
選び方
- 測る電流の種類：交流だけならAC、直流もあるならAC/DC
- 漏れ電流を測るか：測るならmAのレンジがあるリーククランプメータ
- はさむ電線の太さ：ジョーの太さ（φ）を見る。入らなければフレキシブル型
- 測る場所：電気の入口側ならCAT IV
- 波形：インバータまわりは真の実効値の機種
- 記録：スマホや帳票に残すなら、Bluetoothや無線アダプタに対応した機種
値段
公式に値段を出している製品の税抜価格は、AC/DCクランプメータ（φ30〜36mm）で17,500〜57,800円、リーククランプメータ（φ24〜40mm）で35,700〜48,000円です。日置電機・フルーク・テストー・横河計測は公式に値段を出していないので、販売店に見積もりを取ります。
