砥石とは？研削盤用の砥石・CBNとダイヤモンドのホイール・切断砥石・オフセット砥石・油砥石の違いと選び方

砥石とは

砥石は、砥粒・結合剤（ボンド）・気孔の3つでできています。ノリタケの技術資料では、それぞれの役目を次のように説明しています。

• 砥粒：刃先にあたり、部品を削り取る
• 結合剤：砥粒どうしをつなぎ、削るときに砥粒が抜けないよう支える
• 気孔：削りくずを逃がすすき間。研削液をため、熱を逃がす

比較ページには、研削盤用の一般砥石、CBN・ダイヤモンドホイール、切断砥石、オフセット研削砥石、軸付き砥石・油砥石について、各社の代表シリーズを1つずつ載せています。家庭の包丁用の砥石、研磨布紙・研磨ベルト・フラップホイール・バフ、セグメント形のダイヤモンドカッターは入れていません。

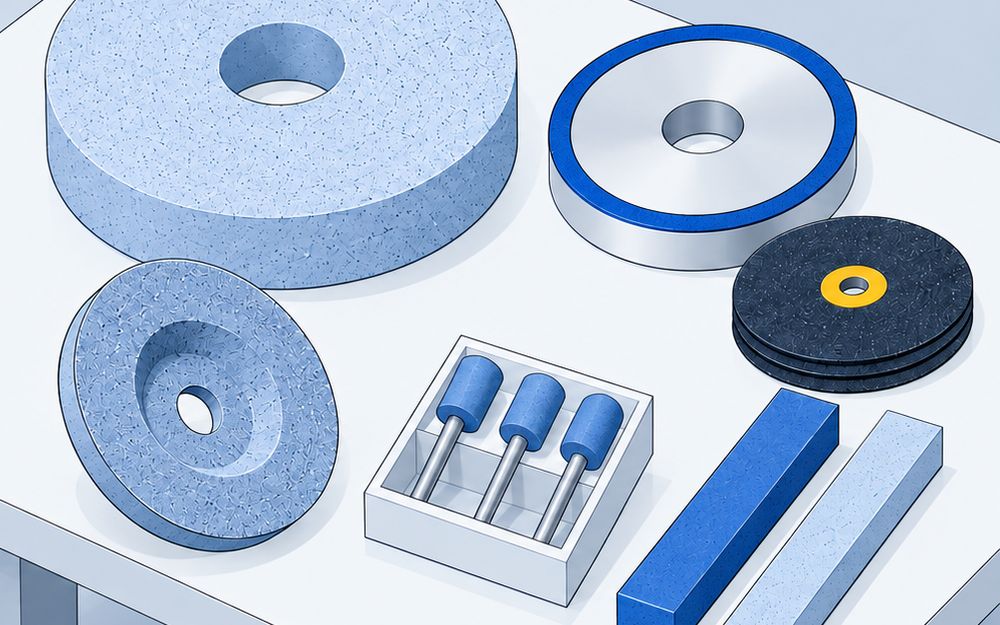

5つの種類

研削盤用の一般砥石

アルミナや炭化けい素の砥粒を、ビトリファイド（焼き固めたもの⁠）⁠やレジノイドの結合剤で固めた円盤です。研削盤に付けて、部品の面や外径を決めた寸法まで削ります。

• ノリタケ CX・CXY：ニューセラミック砥粒CXの平形。代表品は外径205mm・#60・結合度J・最高使用周速度40m/s
• ニートレックス NXS砥石：微細な結晶構造の砥粒で、仕上げ面をきれいにするビトリファイド砥石

CBN・ダイヤモンドホイール

CBN（立方晶窒化ホウ素⁠）⁠やダイヤモンドの砥粒を使った「超砥粒ホイール」です。台の外周に砥粒の層を付け、硬いものを長く同じ形で削ります。

• ノリタケ KPメモックスⅡ：超多孔質のビトリファイドCBNホイール。焼入鋼の平面研削用
• アライドマテリアル ハイジー V：80m/sから160m/sの超高速研削用
• 旭ダイヤモンド工業 AGホイール：砥粒を並べて電着したホイール。鉄系材料の目詰まりと研削焼けを抑える
• 東京ダイヤモンド工具製作所 メタレックス：メタルボンドのダイヤモンドホイール。セラミックスや超硬合金を削る

切断砥石

薄い円盤の外周を当てて、鉄やステンレスを切ります。

• 日本レヂボン RSC：キュービトロン砥粒の切断といし。ステンレス鋼向け
• ニューレジストン ZCT：両面補強のストレート型
• HiKOKI 研ちゃんカットII：ステンレスの薄板やスパイラルダクト向け
• レヂトン 金の卵：両面補強のまま薄く作った切断砥石
• 大和製砥所 Super Cut-off Wheels：試料や電子部品の精密切断用

オフセット研削砥石

中央がへこんだ円盤で、ディスクグラインダーに付けて斜めに当て、溶接のビードやバリを削ります。

• 日本レヂボン GA-6：振動と騒音を抑えた27号形
• ニューレジストン CA：一般鋼用で粒度#30
• レヂトン 削郎 赤：一般鋼材用のAWAとステンレス鋼材用のWAから選べる

軸付き砥石・油砥石

軸の先に小さな砥石を付けた軸付き砥石や、棒・角の形の油砥石で、狭い所や金型を仕上げます。

• 大和製砥所 油砥石：角形とスチックをそろえ、スチックは四角・丸・三角などから形を選べる。粒度は#80相当から#400相当

砥石の表示の読み方

砥石の性能は、次の5つで決まります。ノリタケのCXの代表品「CX 60 J V」なら、砥粒がCX、粒度が#60、結合度がJ、結合剤がビトリファイド（V）です。

• 砥粒：削る粒の種類。このページでは A・WA・AWA・CX・CBN・ダイヤモンドなど
• 粒度：砥粒の大きさ。#36・#60・#140 のように書く
• 結合度：砥粒を結合する強さ。J・N・P のように書く
• 組織：砥石に砥粒が含まれる割合。数字が大きいほど粗い構造。一般的な研削では7〜10を使う
• 結合剤：砥粒をつなぐ材料。ビトリファイド、レジノイド、メタルボンド、電着など

超砥粒ホイールでは、組織の代わりに「集中度⁠」⁠で砥粒の割合を書きます。

CBNとダイヤモンドの使い分け

• CBN：焼入鋼など鉄系の材料。このページではノリタケのKPメモックスⅡ、旭ダイヤモンド工業のAGホイール
• ダイヤモンド：超硬合金・セラミックス・サファイア・石英など。このページでは東京ダイヤモンド工具製作所のメタレックス

どちらも公式に値段は出ていません。削るもの・機械・寸法を伝えて見積もりを取ります。

切断砥石とオフセット砥石の違い

• 切断砥石：薄い円盤の外周で切る。側面で削ってはいけない
• オフセット砥石：中央がへこんだ円盤を斜めに当てて、面を削る

ビードやバリを取るときは、切断砥石のまま削らず、オフセット砥石に替えます。

値段の比べ方

値段は、同じ外径・厚さでそろえて比べます。このページで公開価格のある製品は次の5つです（どれもメーカーの希望小売価格。レヂボンとニューレジストンは税込か税別かの記載なし⁠）⁠。

• 切断砥石（外径105mm・厚さ1mm前後）：ニューレジストンのZCTが261円、HiKOKIの研ちゃんカットIIが10枚入2,800円（税別、1枚あたり280円）、日本レヂボンのRSCが402円
• オフセット砥石（外径100mm・厚さ6mm）：ニューレジストンのCAが176円、日本レヂボンのGA-6が473円

研削盤用の砥石とCBN・ダイヤモンドホイールは、公式に値段が出ていません。

砥石を使うときの決まり

労働安全衛生規則には、研削といし（砥石⁠）⁠の決まりがあります（e-Gov法令検索）⁠。

• 取替えと試運転：研削といしの取替えと取替え時の試運転は、特別教育を受けた人がする（第36条第1号⁠）⁠。その日の作業の前に1分間以上、取り替えたときは3分間以上試運転する（第118条）
• 覆い：回転中の砥石が危険を及ぼすおそれのあるときは覆いを付ける。直径50mm未満の砥石は除く（第117条）
• 最高使用周速度：砥石に書いてある最高使用周速度をこえて使わない（第119条⁠）⁠。機械の回転数と砥石の外径で確かめる
• 側面の使用：側面を使う目的の砥石以外は、側面で削らない（第120条）
