スポット溶接機とは？定置式・ポータブル式・ロボット用ガン・精密用の違いと選び方

スポット溶接機とは

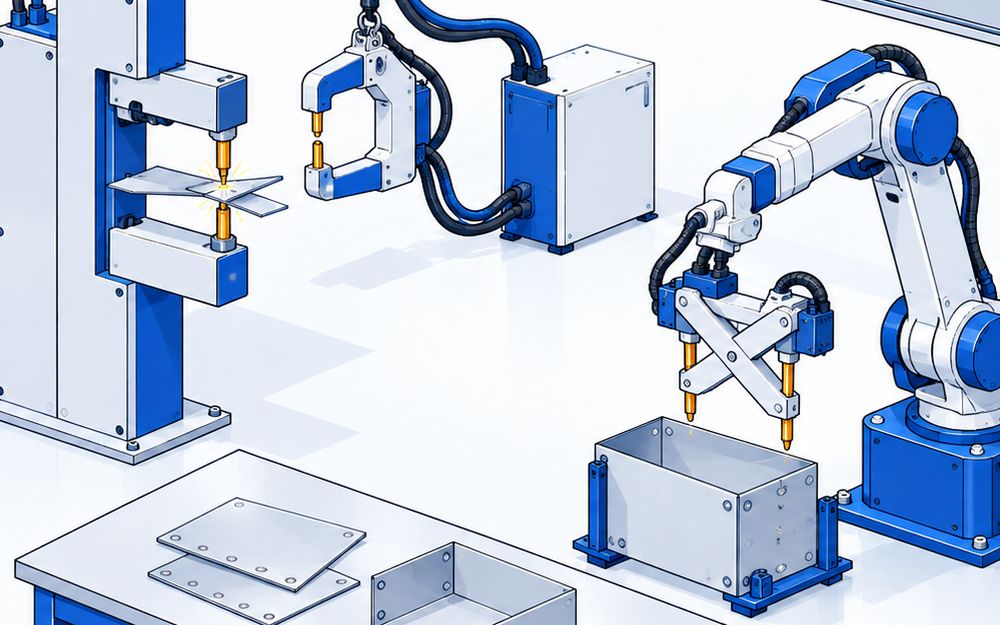

スポット溶接は、抵抗溶接の一つです。上下の電極で2枚以上⁠の板をはさんで押さえ、短い時間に大きな電流を流すと、板どうしが触れている所が電気の抵抗で熱くなって溶け、冷えると点でつながります。溶接棒やガスを使わず、電気と加圧だけでつなぎます。比較ページでは、工場で使う定置式・ポータブル式・ロボット用のガン・精密用の電源とヘッドのうち、メーカーが公式サイトで型式と仕様を出しているものを並べています。

電極チップなどの消耗品だけ、中古、代理店が売る他社製品、受託の溶接加工、アークスポット・レーザー・超音波など抵抗溶接でないもの、車体修理だけに向けた機種はこのページに入れていません。

板金の部品を続けて溶接する：定置式

床や机に据えた本体の、上下の腕の先の電極で板をはさみます。ワークを機械まで持ってくるので、同じ条件で続けて溶接するのに向きます。加圧のしかたで、足踏み式・エアー式・サーボ式などに分かれます。

• 足踏み式：浪速電機製作所⁠のSU-FR 9は、ペダルとバネの力で980Nの加圧をします。圧縮空気の配管が無い所でも使えます
• エアー式：同じ会社のSL-AP-C25は、エアーで電極をまっすぐ下ろし、4,400Nで押さえます
• 大きな容量：電元社トーアのNDZ-E70-41B*は70kVA・最大短絡電流27,000A・最大加圧力10kNで、鋼板t0.6〜t4.5を溶接します。ナットやボルトを溶接する型もあります
• テーブル式：向洋技研⁠のMYSPOTは、銅板のテーブルにワークを載せて溶接します。NK-21⁠のテーブルは800×1000mmで、上げ下げできます
• ふところ：腕の奥行きが、板の端からどこまで奥を溶接できるかを決めます。ダイヘンのSLAI45-601はフトコロ600mm、中央製作所のS2-6-504は間隔200mm×深さ400mmです

大きなワークに持っていく：ポータブル⁠式

溶接ガンを吊り下げたり手で持ったりして、ワークのほうへ持っていきます。

• 電源とガンを分ける型：中央製作所のG-100⁠は100kVAの交流式の電源で、二次ケーブルでガンをつなぎます。最大溶接電流16,000Aは、フトコロ寸法300×200mmほどのガンを付けたときの値です。電源の本体は200kgあり、水冷です
• 本体ごと持ち運ぶ型：スズキッドのVSP-30は9.6kgで、単相100Vと200Vのどちらでも動きます。200Vなら3.0mm+3.0mmまで溶接できます

ラインで打点を重ねる：ロボット用ガン

ロボットの腕の先に付けて、決めた点を次々に溶接します。サーボモーター⁠で加圧する型は、打点ごとに加圧力を変えられます。

• 電元社トーアの軽量コンパクトCガンは、最大加圧力6.0kN・ふところ寸法70〜500mm・質量51〜71kgです
• ガンが重いと、大きなロボットを使うことになります。ガンを軽くすると、小さなロボットで速く動かせます

電池のタブや細い線：精密用の電源とヘッド

小さな溶接ヘッドと、短い時間に電流を細かく流す電源を組み合わせます。電源とヘッド、トランスを別々に選ぶものが多いので、組み合わせで見積もりを取ります。

• コンデンサ⁠式：日本アビオニクスのNRW-DC150Aは、コンデンサ⁠にためた電気を一気に放ちます。電池のタブや、アルミ・銅の小さな部品に使います
• インバーター⁠式：同じ会社のNRW-IN400PA⁠は255条件を持ち、溶接の監視の値と判定の結果をEthernetで外へ出せます。アマダのIPB-5000B⁠は127条件で、基準の波形と比べて良否を見ます
• トランジスタ⁠式：ティー・エイチ・エムのTHR-4000は、インバーター式より電流の立ち上がりが速く、極性を切り替えられます
• 溶接ヘッド：アマダのMH-21AC⁠は足踏み式のヘッドで、加圧力を19.6～137.3Nの間で変えられます
• 電源とヘッドが一体：近藤テック⁠のKTH-MWSはAC100Vで動く卓上の小型機で、熱電対や薄板の溶接に使います
• 細い線：マイクロサポートのMW-2は、直径30μmのワイヤーを溶接した例を出しています

電流の流し方の違い

ダイヘンは、直流インバーター式で電気の使用量とフリッカ（電圧のちらつき⁠）⁠を抑えるとしています。電元社トーア⁠のNDZは、同じ形のまま、単相交流・直流インバーター・交流インバーター・コンデンサ式から電源を選べます。

仕様の読み方

• 定格容量（kVA）：電源の大きさです。工場の受電の容量と、ブレーカー⁠の大きさを先に確かめます
• 溶接電流・短絡電流（A）：どれだけ大きな電流を流せるかです。メーカーによって「最大溶接電流⁠」⁠と「最大短絡電流⁠」⁠で書き方が違うので、同じ項目どうしで比べます
• 加圧力（N・kN）：電極で板を押さえる力です。厚い板や硬い材料ほど、強く押さえて溶接します
• 板厚：書いている機種は少なく、書き方もメーカーで違います（「t0.6〜t4.5」「⁠3.0mm+3.0mm」など⁠）⁠。書いていない機種は、溶接したい板のサンプルで試してもらいます
• ふところ・ストローク：腕の奥行きと、電極が動く幅です。箱物や広い板は、ふところの深さで溶接できる所が決まります

置き場所・電源・配管

• 大きな機械は動力の電源で動きます。向洋技研のNK-21とNK-23⁠は三相200V、電元社トーアのNDZ-E70-41B*は三相入力です
• 100Vで動くのは、このページではスズキッドのVSP-30（100V・200V兼用）と近藤テック⁠のKTH-MWSです
• エアー式は圧縮空気、水冷の機械は冷却水をつなぎます。中央製作所のS2-6-504⁠の冷却水量は4L/minです

値段の出し方

公式に値段を出しているのは、このページの17製品中1製品（⁠スズキッドのVSP-30、公式の通販で145,000円（税込））だけです。ほかの機種は、溶接する材料と板の厚さ、ワークの大きさ、1日⁠に溶接する点の数を伝えて見積もりを取ります。精密用は、電源・トランス・溶接ヘッドの組み合わせで値段が変わります。

法令で気をつけること

• 特別教育：労働安全衛生規則 第36条で特別教育が要る業務として書かれているのは、第3号の「アーク溶接機を用いて行う金属の溶接、溶断等⁠」⁠の業務です。抵抗溶接は、この号に名前がありません
• 充電部分の囲い：同じ規則の第329条は、電気機械器具の充電部分に囲いや絶縁覆いを付けるよう定めていますが、「抵抗溶接機の電極の部分」は、使う目的で出ているのがやむを得ない部分として除いています。電極の近くに手を入れない段取りを、社内で決めておきます
• 溶接ヒューム：特定化学物質障害予防規則 第38条の21の換気や呼吸用保護具の決まりは、「金属アーク溶接等作業⁠」⁠が対象です

法令は e-Gov法令検索の労働安全衛生規則・特定化学物質障害予防規則で確かめました（⁠2026年10月10日）⁠。社内のルールを決めるときは、所轄の労働基準監督署にも確かめます。
