GUIDE / CRIMPING-PLIERS

圧着ペンチとは？裸端子・絶縁端子・リングスリーブ用の種類と使い方、サイズ・価格の選び方

電気工事や制御盤・機械の配線で使う圧着ペンチを、裸端子用・絶縁端子用・リングスリーブ用に分けて説明。端子の呼びと電線抱合範囲の違い、成形確認機構、全長・質量・価格、点検方法をメーカー公式資料で確認しました。

2026年10月28日更新

この記事の答え

圧着ペンチは、電線と端子・スリーブを手で握ってかしめ、つなぐ工具です。先に使う端子を決め、端子の呼びサイズと電線抱合範囲、工具のダイスを照合します。裸端子用・絶縁端子用・リングスリーブ用を分け、適合する工具の中で全長・質量・価格を比べます。

圧着ペンチとは

圧着ペンチは、電線に差した端子やスリーブをダイスで押しつぶし、接続する手動工具です。ハンドプレスとも呼び、電気工事、制御盤の製造、機械や電気器具の配線・補修に使います。

圧着ペンチの比較ページは、手で握る工具を対応端子別にまとめています。油圧式・充電式との使い分けは圧着工具の比較ページ⁠で確認できます。被覆むき専用品や、つかむ・切るのが主のペンチ、コネクタのオープンバレル端子専用品は、この比較には含めません。

圧着ペンチ・手動油圧式・充電式の圧着工具を、使える端子と圧着できるサイズ、価格で比べ、種類の違いと使い方をまとめます。

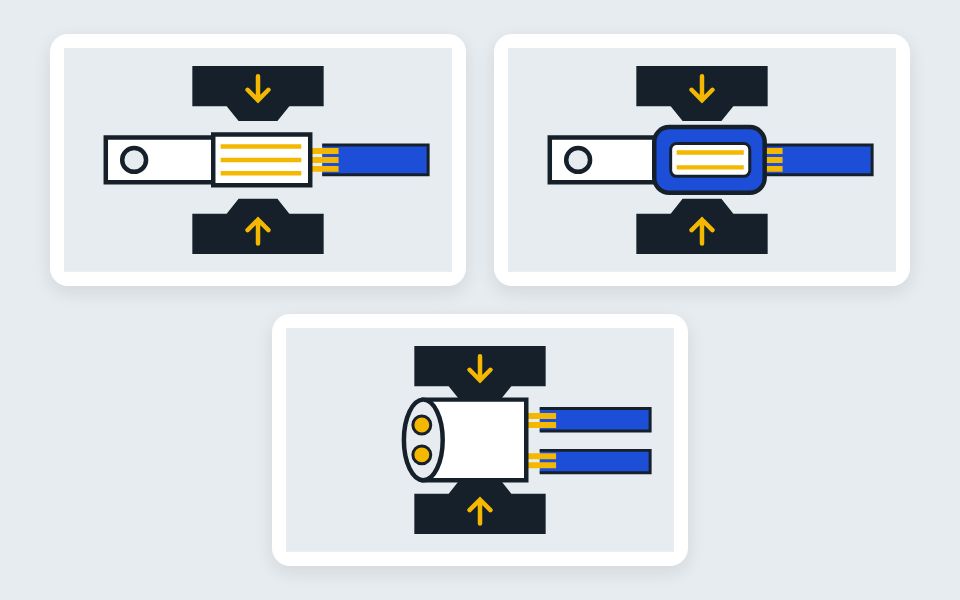

同じ「圧着ペンチ」でも、対応端子が違えば置き換えられません。裸端子用の工具で絶縁端子をかしめず、両用型は指定ダイスを取り付けます。

ダイスに書かれた端子の呼びを、電線の実断面積と混同しないでください。端子に入れられる電線には範囲があります。

端子メーカーが指定する電線抱合範囲と工具を確認し、その組み合わせに合うダイスで作業します。UL・CSA登録製品は、ニチフも指定工具を使うよう案内しています。

成形確認機構は、適正な位置までかしめ終わる前にハンドルが開かない仕組みです。ラチェットとも呼びます。握り不足を防ぐ仕組みであり、違う端子や電線を使ってよい仕組みではありません。

手順と点検は、ホーザンのP-732取扱説明書と圧着工具の点検方法⁠によります。工具ごとの説明書を優先してください。

短さや軽さだけで選ばず、必要な端子サイズが全部入っているか確認します。短いリングスリーブ用を選ぶときは、大サイズの作業を別の工具で行うかも決めます。

フジ矢FA101は4,000円（税抜）で⁠、切断・被覆むきも行える電工ペンチです。ただし、メーカーは絶縁端子の「簡易圧着」と明記しています。成形確認機構付きの専用工具と同じものとして選ばず、施工する端子の指定に合うか確認します。

製品仕様・価格の確認日は2026年10月28日です。各型番の出典は比較ページの公式資料一覧⁠にまとめています。
