エアードリルとは？ピストル型・アングル型・大型の違いと、穴あけ能力・回転数・空気消費量の選び方

エアードリルとは

エアードリルは、工場のエアー配管やコンプレッサーにつなぎ、圧縮空気でモーターを回して穴をあける工具です。本体を軽くでき、組立ラインのくり返しの穴あけや板金、自動車整備で使います。

比較ページには、業務用のエアードリルを、種類ごとに代表の型式で載せています。電動・充電式のドリル、エアーインパクトレンチ、ねじ穴を切るタッパ、ドリルビットやチャックだけの部品は載せていません。

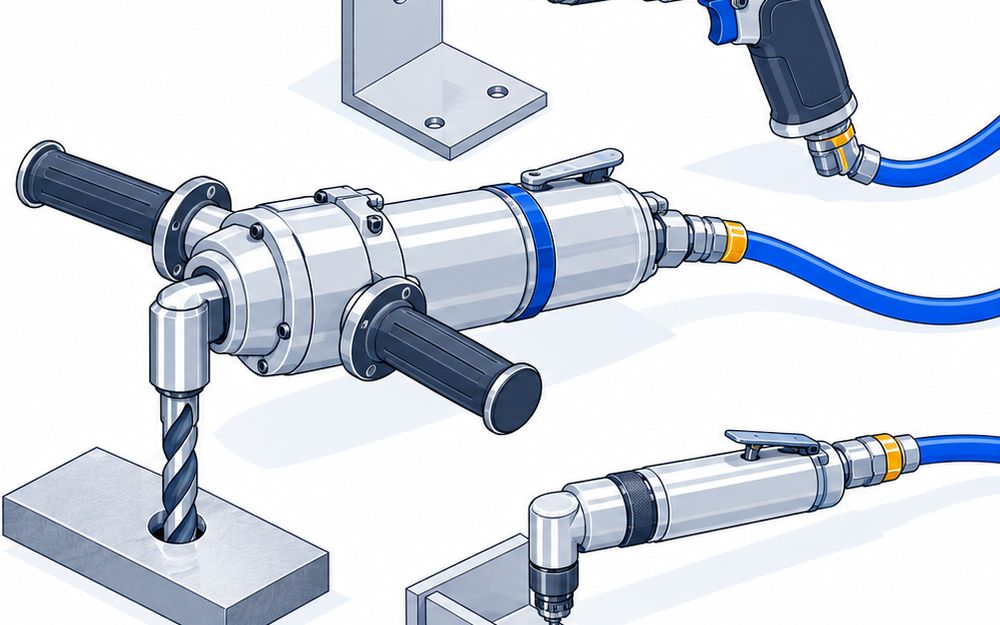

3つの種類

ピストル型エアードリル

• ピストルのように握って、引き金を引いて回す
• 穴あけ能力は10mm前後が中心で、埼玉精機のU-527のように13mmまであける型もある
• 信濃機販のSI-5506は、正逆回転を切り替えられ、質量は0.73kg

アングル・コーナー型エアードリル

• ヘッドを直角に曲げ、狭い所や角に近い所で穴をあける
• 埼玉精機のU-500AHは、ヘッドの高さが95mm
• 不二空機のFCD-6は、ヘッドの側面から中心までの寸法を小さくしたコーナードリル

大型ドリル・フィードドリル

• 日本ニューマチック工業のNRD-19Rは、能力19mmの太い穴をモールステーパのドリルであける
• ヨコタ工業のYFD-8は、設備に組み込んで送りまで自動で行うフィードドリル

穴あけ能力と回転数の選び方

• あける穴の径より大きい能力の型を選ぶ
• 太い穴ほど、回転の低い型を選ぶ。埼玉精機のU-527の回転数は、480rpm
• 小さな穴を手早くあけるなら、瓜生製作のUD-50-22のような2,200rpmの速い型を使う

エアーの量とコンプレッサー

• 空気消費量を見て、コンプレッサーの吐出量が上回るものを選ぶ
• 信濃機販のSI-5300Aの空気消費量は、0.61m³/minで、2.2kWのコンプレッサーで使う
• 大型の日本ニューマチック工業NRD-19Rは1.1m³/minと多く、ホースも内径12.7mmの太いものを使う

手入れ

• エアーの給気口から、毎日少しオイルを差す
• コンプレッサーのドレンを抜き、水の混ざらないエアーを使う
• 使用エア圧力を守る。ヨコタ工業のYRD-10Nは、0.4〜0.6MPa
