油圧ホース・高圧ホースとは？ブレード・スパイラル・樹脂の違いと、規格・圧力・曲げ半径の選び方
工場・建設機械の
この
油圧ホース・

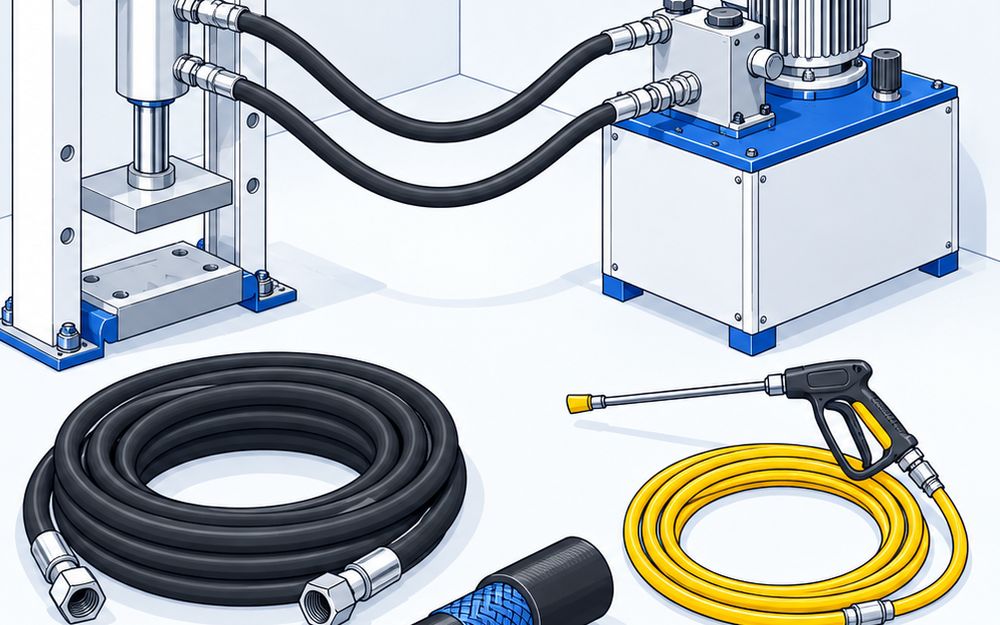

油圧ホース・高圧ホースとは
油圧ホースは、
比較ページには、
4つの種類
- ワイヤーブレード：ゴムの
内管に 鋼線を 1層か 2層に 編んだ 補強を 重ねた ものです。 細く 柔らかく、 ふつうの 油圧配管に 使います。例は ブリヂストンの パスカラート‑ƒ PF35、 Gatesの G2です - スパイラル：鋼線をらせん状に
4層・6層と 巻いた ものです。 太い径でも 高い 圧力に 耐え、 建設機械や 大型プレスの 主配管に 使います。例は ブリヂストンの パスカラート PA35です - 樹脂・
ふっ素樹脂：樹脂の 内管を 合成繊維や ステンレス 線で 補強した ものです。 ゴムより 軽く、 ふっ素樹脂は 薬品に 強いです。例は ニッタの Linemate 3000シリーズ、 ニチアスの ナフロン PFA耐圧ホースです - 高圧洗浄ホース：
業務用の 高圧洗浄機・洗車機の 交換・ 延長に 使う ものです。例は ケルヒャー、 スーパー工業、 丸山製作所の 高圧ホースです
規格の見方
- JIS B 8360：
液圧用の 鋼線又は 繊維補強 ゴムホースアセンブリ。呼び 径5〜76、 最高使用圧力 3.5〜42MPaの 範囲を 決め、 最高使用圧力で クラスを 8種類に 分けています - JIS B 8362：
液圧用繊維補強樹脂 ホースアセンブリ。 最高使用圧力 6.9〜34.5MPaの 樹脂ホースです - JIS B 8363：
液圧用 ホースアセンブリ の 継手金 具及び附属金具 - ISO 18752：
ホースを グレードと タイプで 分けます。 グレードBは、 流体温度100℃・ 最高使用圧力の 133%の 衝撃圧で 50万回の 加圧に 耐える ことを 求めます。 タイプのSは スタンダード、 Cは コンパクトです
選ぶときに見る数字
- 最高使用圧力：
ホースを 続けて 使える 最高の 圧力です。 JIS B 8360では、 一時的に 出る 衝撃圧力も ふつうは 含みます。 ポンプの 圧力に 合わせて 選びます - 内径：流す量で
決めます。 同じ シリーズでも、 太い ほど 最高使用圧力が 下がる ものが あります （ニッタの 3000シリーズは 内径6.3mmで 30.0MPa、 25.4mmで 10.0MPa） - 最小曲げ半径：性能を
落と さずに 曲げられる 最小の 半径です。同じ 35.0MPaでも、 PF35 （内径9.5mm）は 110mm、 PA35 （内径19.0mm）は 220mmです - 使用温度と
流体： 作動油の 種類で 使える ホースが 変わります。 横浜ゴムの オムニバールは、 含水系の 作動液では 最高使用圧力の 0.7倍までで 使います
配管のときの注意
- 最小曲げ半径より
小さく 曲げると、 破裂や 金具からの 漏れに つながります。 金具の 根元から すぐ 曲げるなら、 エルボの 金具か保護 スプリングを 使います - ねじって
使いません。 ねじれるなら スイベルジョイント を 使います - 高い
圧力を かけると 長さが＋2%〜−4% 変わるので、 少し ゆる みを 持たせます - 短すぎると
無理な 曲げや 伸びで 寿命が 縮みます
交換の時期と保管
- 始業前に、
膨れ・補強層の 露出・ 折れ・継手からの 漏れを 見て、 見つけたら すぐ 交換します - 外側の
傷で 補強層が 見えると、 入った 水分で 補強層が さびて 破裂に 至ることがあります - 保管は
直射日光を 避けて、−10〜40℃の 乾いた 屋内に 置きます。 巻く ときは 最小曲げ半径より 大きく 巻き、 古い ものから 使います （JIS B 8360）
高圧洗浄機ホースを選ぶとき
- 洗浄機の
圧力と 金具 （カプラー）の 形に 合わせます。 ケルヒャー のID8は 315bar・ 155℃で EASY!Lockの 機種用、 スーパー工業の 内径9.5mmは 21MPa以下で カプラー付きです - 長く
する ほど 圧力が 落ちます。 丸山製作所の 表では、毎分 20Lを 20m 流すと、 内径6mmで 4.64kgf/cm²、 内径10mmなら 0.36kgf/cm²落ちます - 20m以上
使うなら、 よじれを防ぐ ホースドラムを 使います
