エアーチューブ・エアーホース（空圧用）⁠と⁠は⁠？ウレタン・ナイロン・難燃チューブとエアーホースの違いと選び方

エアーチューブ・エアーホースとは

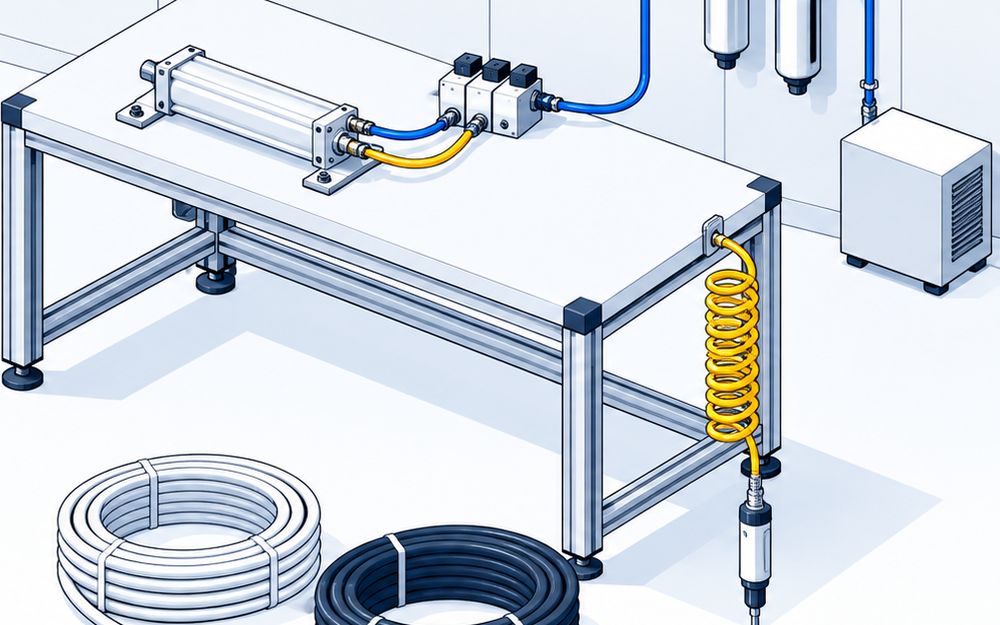

空圧機器は、コンプレッサーの圧縮空気をエアフィルタやレギュレータで整え、電磁弁で切り替えてエアシリンダーやエアツールを動かします。その間をつなぐのがエアーチューブとエアーホースです。エアチューブ・空圧チューブ・エアホースとも呼びます。

比較ページには、工場の空圧配管に使うもののうち、ウレタンチューブ、ナイロンチューブ、難燃・スパッタ対応チューブ、エアーホースの4種類を載せています。家庭用（DIY）⁠だ⁠け⁠の製品、継手だけの製品、水・油・食品用だけのホースは載せていません。

4つの種類

• ウレタンチューブ：柔らかく、小さく曲げて配管できます。外径6mmなら最小曲げ半径は15mm前後です。例はSMCのTU、CKDのNU、コガネイのU、ニッタのU2、フローバルのOPUです
• ナイロンチューブ：硬めで、同じ外径ならウレタンより高い圧力に耐えます。SMCのTは外径6mmで3.0MPa（20℃）⁠ま⁠で使えます。ソフトナイロン（CKDのF、コガネイのSN）は硬さを抑えたものです
• 難燃・スパッタ対応チューブ：溶接の火花が当たっても燃え続けない材質です。例はSMCのTRS（UL-94規格V-0相当の難燃ナイロン）、CKDのSR2、ニッタのFUK（外層だけ難燃性樹脂の2層）⁠で⁠⁠⁠⁠す
• エアーホース：内径で呼ぶホースです。日東工器のNKカプラコイルホース（コイル）、トヨックスのヒットホースとアネスト岩田のEAHU（ウレタン）、十川産業のスーパーエアーホースとクラレプラスチックスのエアラインエース（塩ビ）、十川ゴムのエアーホース（ゴム）があります

ウレタンとナイロンの違い

SMCの外径6mmで比べると、ウレタンのTUは最小曲げ半径15mmで0.8MPaまで、ナイロンのTは最小曲げ半径24mmで3.0MPaまでです（どちらも20℃）。

• 小さく曲げる所・動く部分に沿わせる所：ウレタン
• 長い直線・高い圧力・温度の高い所：ナイロン
• その間：ソフトナイロン

最高使用圧力は温度で下がる

カタログの最高使用圧力は、20℃や23℃のときの値です。温度が上がると下がります。CKDのカタログの例では、23℃以下で1.1MPaのチューブが、60℃では変化率55%を掛けて0.6MPaになります。ニッタのカタログも、常温以外では変化率のグラフの数値内で使うよう注意しています。

外径と内径

• チューブは外径で呼びます（外径4・6・8・10・12mmなど⁠）⁠。継手は外径に合ったものを使います
• 同じ外径6mmでも、内径はCKDのNUが4.5mm、SMCのTRSが3mmのように違います。流量が足りるかは内径で確かめます
• エアーホースは内径で呼びます（内径6.5mmなど）。太い配管には、クラレプラスチックスのエアラインエースのように内径13.0〜52.0mmのものもあります

継手（ジョイント・カプラ）⁠と⁠の合わせ方

• CKDは、チューブと継手は適用サイズが合ったものを、それぞれCKD製でそろえて使うよう案内しています
• 真空に使うときは、チューブの口にインサートリングを入れてからワンタッチ継手に挿します
• エアツールには、カプラが付いたホース（日東工器のNKカプラコイルホースなど⁠）⁠もあります
• 継手の比較は管継手のメーカー比較にあります

水・ドライエアーに使うとき

• SMCのTUとニッタのU2は水にも使えます。TUは水のとき0〜40℃、U2は水のとき0.6MPaまでです
• 高温多湿の所では、水分やカビで傷みにくいエーテル系のウレタン（ニッタのU2など）を選びます
• 十川ゴムのゴムのエアーホース（筋入）⁠は⁠、ドライエアーとクリーンエアーには向かないと公式に書いています

値段

外径6mm・20m巻のウレタンチューブは、値段を出している4製品で2,437〜3,078円（税込・通販）⁠で⁠す⁠。内径6.2〜6.5mm・20mのエアーホースは、値段を出している4製品で8,688〜14,278円（税込・通販）⁠で⁠す⁠。メーカーの定価を公開している会社は見つからず、比較ページの値段は通販の表示によります。
