ロッカースイッチのメーカー5社比較【2026年】

このページの9製品は、どれもメーカーの公式資料に値段の数字がありません。品番と数量、端子の形、認証の表示を決めて、メーカーか販売店に見積もりを取ります。

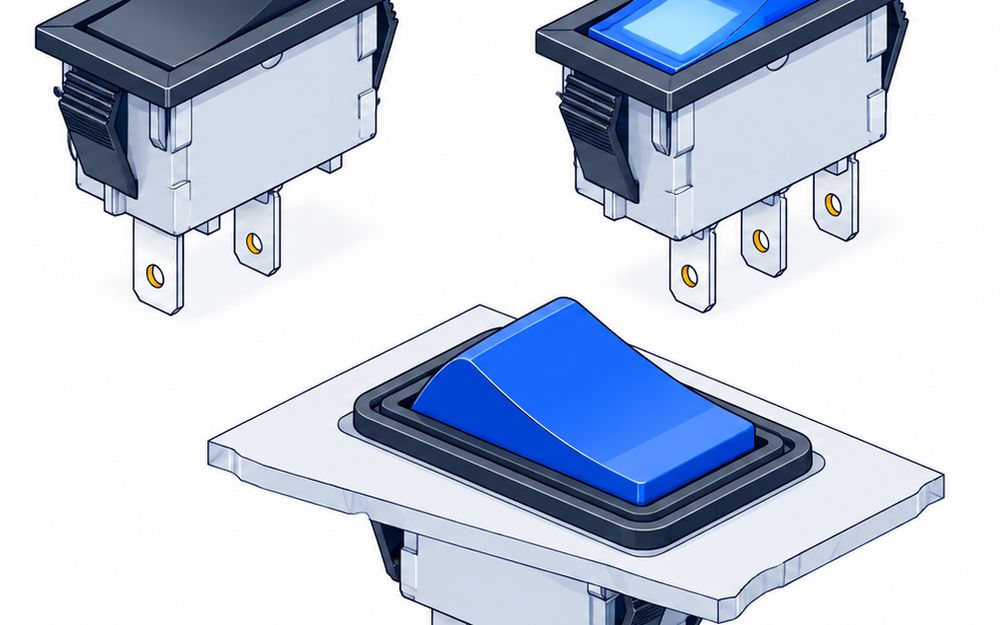

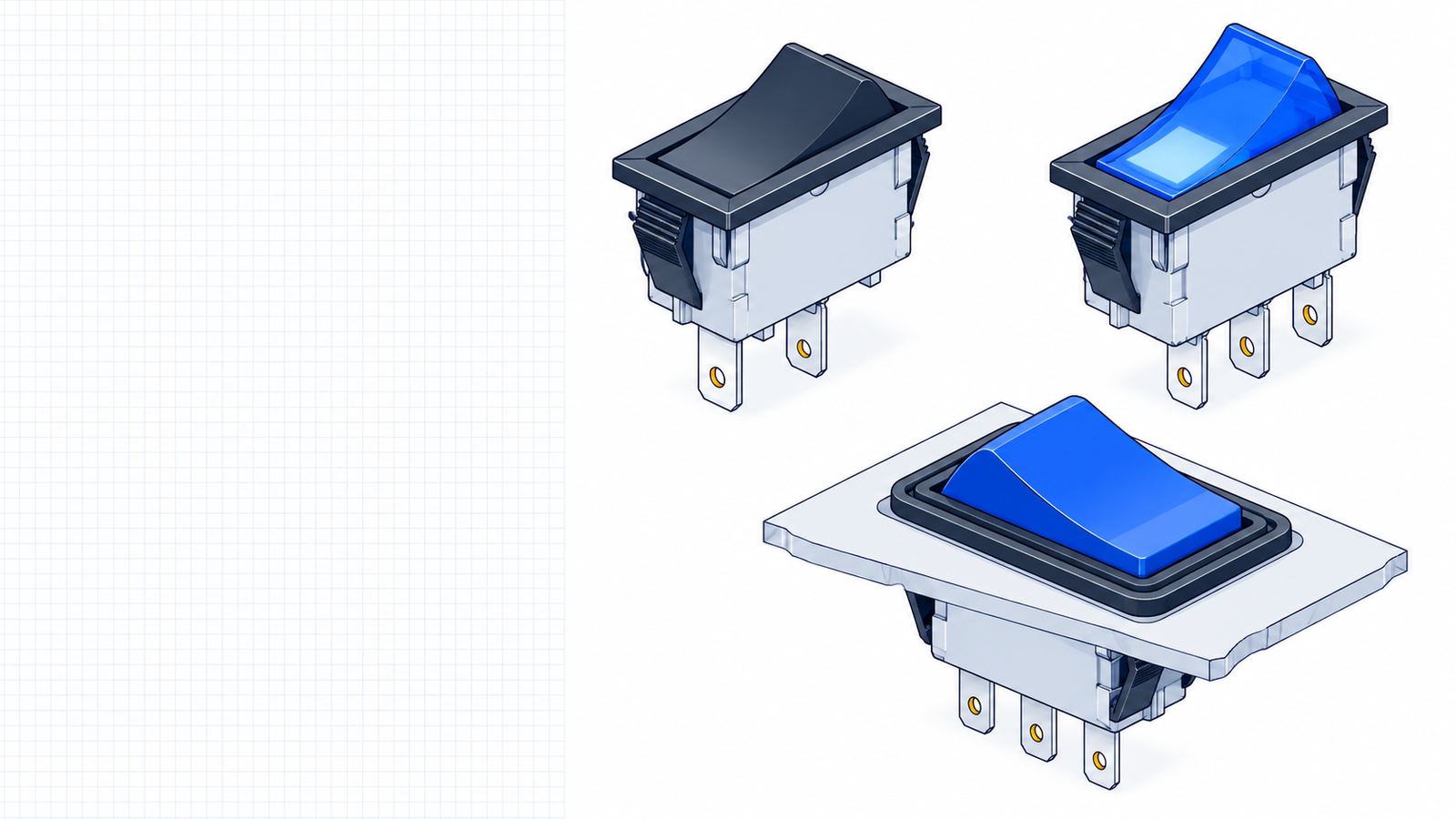

ロッカースイッチはシーソー形の操作部の片側を押し、トグルスイッチはレバーを倒して切り替えます。極数・動作・定格の読み方は同じです。このページの多くは、パネルの穴に押し込むスナップインで付けます。

ロッカースイッチの別の呼び方です。ミヤマ電器は自社のロッカースイッチを波動スイッチと呼んでいて、DS-850K-S-LEDとDS-850S-F2もその仲間です。

ON-OFFは入と切、ON-ONは2つの回路の切り替えです。カッコ付きの「(ON)」は押している間だけ入るモーメンタリーで、ニデックコンポーネンツのELWシリーズには「(ON)-OFF-(ON)」の型もあります。

極数は同時に切り替える回路の数です。SPSTは単極単投、DPSTは2極単投です。電源の2本の線をまとめて切るなら、DS-850S-F2・JWL21・VZ22002のような2極の型を選びます。

カタログの定格は抵抗負荷の値です。オータックスの資料では、モーターなどの負荷は突入電流が出るので、定常電流より十分に余裕のある定格を選びます。突入電流の大きい負荷向けには、NKKスイッチズのJWL21（16A）があります。

IP67はパネル前面の守りの等級です。ニデックコンポーネンツのELW115A12はパネル上面がIP67相当、パネル内部はIP60相当です。NKKスイッチズのWR12も、はんだ端子の型はパネル裏がIP60で、水中では操作できません。

接点部やロッカー部にOリングを入れて、ほこりが入るのを防ぎます。オータックスのVZ22002とニデックコンポーネンツのSLP8A00が防塵の型です。防水の記載は無いので、水のかかる所には防水の型を選びます。

多くはパネルの穴に押し込むスナップインです。ELW115A12は板厚1〜3mm、JWL21はバリアなしで板厚1.0〜4.0mm、オータックスのVシリーズは単極で取付穴19.2×12.9mmからです。オータックスは、スナップインの取り付けを1度だけにするよう案内しています。

電気的寿命は、SLP8A00が50,000⁠回、ELW115A12とJWL21が25,000⁠回、WR12が15,000⁠回以上、VLK51とVZ22002とシンデンの2極05が10,000⁠回です。負荷の条件がそろっていないので、同じ負荷で比べるときはメーカーに確かめます。

光らせ方で選びます。ミヤマ電器のDS-850K-S-LEDはLEDで光る単極の型で、品番の末尾で色を選びます。シンデンの2極05シリーズは操作部の全面が光り、同じシリーズに光らない型もあります。

規格の表示は注文のときに指定します。ミヤマ電器はUL規格品をULマーク付と指定するよう、NKKスイッチズはUL・cULusの表示を注文時に指定するよう案内しています。
