押しボタンスイッチとは？接点・モーメンタリ・照光・非常停止の違いと選び方

押しボタンスイッチとは

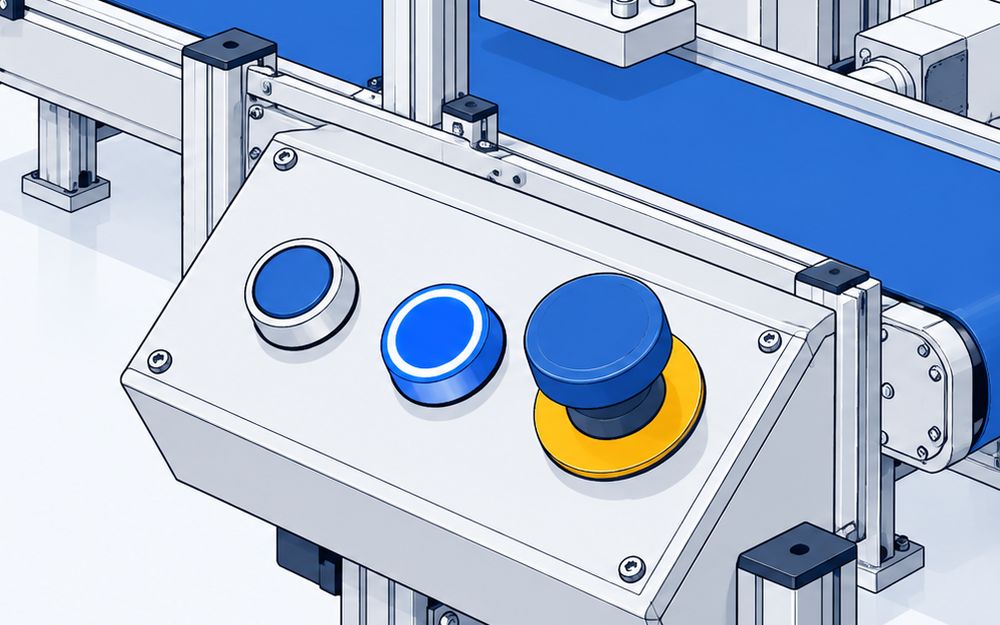

制御盤・操作盤・産業機器のパネルに取り付け、ボタンを押して接点を切り替えるスイッチです。押釦スイッチ・押ボタンスイッチとも呼びます。

押しボタンスイッチの比較ページでは、パネル取付品を型番で並べています。レバーを倒すトグルスイッチや、HMIの画面上のボタン、交換接点・キャップ単体は別の範囲です。

非照光・照光・非常停止の違い

• 非照光形は、ランプを持たない操作用です。富士電機機器制御のAR22F0R-10Gは緑の平形で、押した後に戻るモーメンタリ形です。
• 照光形は、ボタンや周囲が光ります。IDECのHW1L-M110Q4Gは緑の丸平形、EAOの82-5151.1124はステンレスの前面に青いリング照光を備えます。
• 非常停止用は、押して停止位置を保持する用途です。IDECのXA1E-BV302Rは直接開路動作機能とセーフティロック機構を備え、引くか回して解除します。赤い一般操作用のボタンと、色だけで置き換えません。

モーメンタリとオルタネイト

• モーメンタリは自己復帰です。押した後にボタンが戻ります。オムロンのA22NN-BNM-NAA-G101-NNはこの動作です。
• オルタネイトは自己保持です。
• 非常停止用のプッシュロックは、一般操作用の自己保持とは用途を分けます。富士電機機器制御のAR22V2R-02Rは、押してロックし、回して解除する型です。

a接点・b接点・c接点と配線

• a接点はNOで、通常は開いています。AR22F0R-10Gは1aです。
• b接点はNCで、通常は閉じています。AR22V2R-02Rは2b、XA1E-BV302Rも2bです。
• c接点は切替接点です。EAOの82-5151.1124は1c、NKKのLB15SKW01-Cは単極双投のSPDTです。

取付穴径とボタンの外径

ボタンの外径が同じでも、取付穴は同じとは限りません。穴の形・板厚・回り止め・盤内の奥行きを照合します。

• EAOの82-5151.1124は、取付穴が直径19mm、前面は直径22mmです。
• IDECのXA1E-BV302Rは、取付穴が直径16mm、ボタンは直径29mmです。
• サンミューロンのPL形は、取付穴が直径8.4±0.3mmで、取付可能板厚は1〜5mmです。
• ミヤマ電器のDS-412は、直径17.8mmの穴に取り付けます。板厚は0.7〜2.6mmです。
• NKKのLB15SKW01-Cは、16.2×16.2mmの角穴へはめ込みます。丸穴用の製品と同じ加工にはできません。

定格電流と照光電圧

• 接点の定格は、電圧・電流・負荷区分をセットで読みます。EAOの82-5151.1124はAC-15でAC220V・0.5A、DC-13でDC24V・0.7Aです。
• 抵抗負荷の数値を、コイルなどの誘導負荷へそのまま使いません。サンミューロンのPL形のAC125V・AC250Vで5Aという定格は、抵抗負荷の値です。
• 照光部の電圧は別に指定します。HW1L-M110Q4GはAC・DC24V、EAOの82-5151.1124はDC24Vです。照光電圧を接点の使用定格に読み替えません。

防水と寿命の確認

• オムロンのA22NN・A22NLのIP66は、パネル前面の保護等級です。端子側まで同じ保護と判断しません。
• ニデックコンポーネンツの8W1021-N-Zは、防水構造ではありません。水や洗浄液がかかる場所は取付方法から確認します。
• NKKのLB15SKW01-Cは、資料間で保護構造の扱いに差があるため、IP等級をメーカーへ照会します。
• 機械的寿命と電気的寿命は分けます。サンミューロンのPL形は機械500万回以上、定格抵抗負荷での電気的寿命は5万回以上です。実際の負荷と操作頻度も合わせて交換計画を決めます。

価格と発注前の確認

取得した公式資料から、完成構成の価格は比較できませんでした。見積もりでは型番だけでなく、色・接点構成・照光電圧・端子・数量をそろえます。8W1021-N-Zは付属ボタンと取付枠の色、DS-412はボタンの色も注文時に指定します。

根拠は比較ページの出典一覧⁠にまとめています。確認日は2026年10月28日です。
