リミットスイッチとは？接点・種類・動作力・PTとOTの違いと選び方

リミットスイッチとは

リミットスイッチは、機械が決めた位置まで来たことを、レバーやプランジャへの接触で検出します。内蔵するスイッチをケースに入れ、水・油・ほこりや外力から守ります。富士電機機器制御の解説は、機械的な強さや耐環境性が必要な場所で使うスイッチとして説明しています。

メーカー比較では、ケース入りの機械式スイッチを型式ごとに並べています。微小電流用の接点式タッチスイッチも含めます。非接触の近接センサー、磁気式、裸のマイクロスイッチ、押しボタンは含めていません。

ローラレバー・プランジャ・防爆の違い

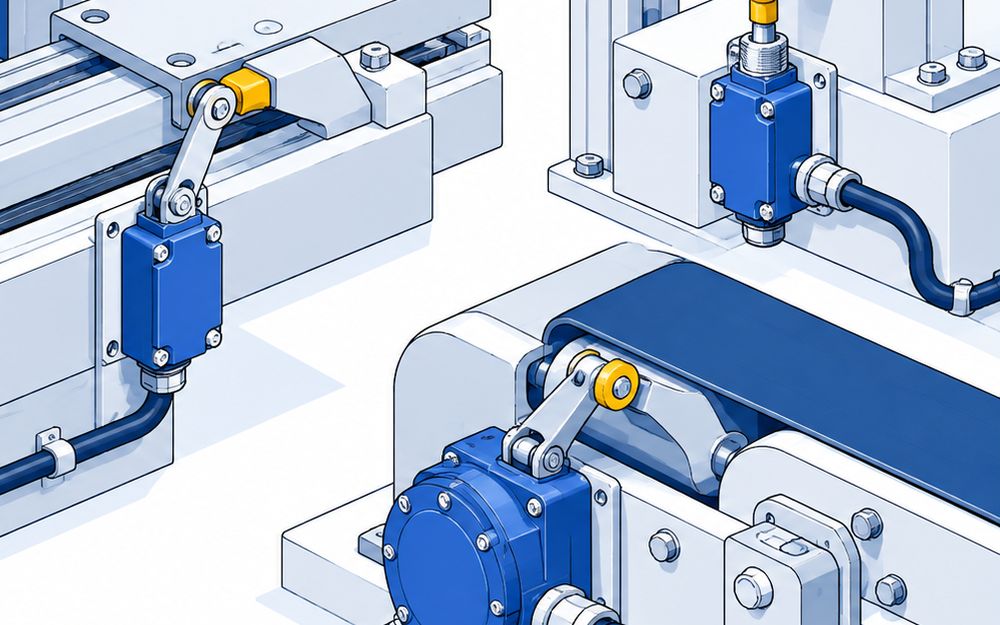

• ローラレバー型は、カムやストライカーをローラに当ててレバーを倒します。オムロンのWLCA2-N、アズビルの1LS1-Jなどです。機械の進む方向とレバーが倒れる方向を合わせます
• プランジャ型は、棒状の検出部を押し込みます。富士電機機器制御のAL-SP11は直接押す型、アズビルの5LS1-Jはローラ付きです。オイヒナーのN1AR514-Mは、ローラプランジャへ横からカムを当てる型です
• 防爆型は、検出部の形に加えて、使う場所に合う防爆構造を選びます。掲載した坂本電機製作所のLYIA-MCは粉じん防爆形です。ガス蒸気用と粉じん用を同じ条件で扱いません

NO・NCと定格電流

• NOは通常開、NCは通常閉の接点です。動作したときに何をON・OFFするかを接点図で確認します。AL-SP11の接点は1NO・1NCで、メトロールのCS067AはNOです
• 通電電流は、負荷を開閉できる電流とは別です。アズビルLSシリーズの銀接点は通電10Aですが、実際の開閉は電圧と負荷に合う定格で選びます
• 抵抗負荷と誘導負荷、ACとDCも分けます。AL-SP11はAC125Vの抵抗負荷で5A、HoneywellのGLAA01A2AはAC240VのAC-15で3Aです。この数字だけで開閉能力の大小を決めません
• CS067Aの接点定格は、DC5〜24Vで定常10mA以下、突入20mA以下です。小さな位置検出信号用で、動力負荷を直接開閉する品とは使い分けます

出典は比較ページの公式カタログとCS067Aの技術仕様です。

動作力・PT・OTの読み方

• 動作力は、スイッチを切り替えるために検出部へ加える力です。WLCA2-Nの最大動作力は13.34N、5LS1-Jは26.7Nです。レバー形はレバーの長さも合わせて確認します
• PTは、動作前の位置から接点が切り替わるまでの動きです。5LS1-JのPTは1.7mm以下です
• OTは、接点が切り替わった後に動ける量です。5LS1-JのOTは5.6mm以上です。機械の押し込み位置を決め、端まで無理に押し込みません
• 全ストロークとOTは別です。CS067Aの全ストロークは2.8mm、動作までの距離は約0.3mmです。全ストロークの値をOTとして使いません
• 最小値と最大値も区別します。N1AR514-Mの公式ページはアクチュエーティング力を30N以上と記載しており、他製品の最大動作力との単純比較はできません

AL-SP11のPTは、取得した公式英語カタログで2mm、表の見出しがmin.です。最大値への読み替えはせず、取付設計では最新仕様書をメーカーに確認します。

保護等級と防爆構造

• 水・ほこりに対する保護等級と、防爆構造を別々に確認します。WLCA2-NのIP67を、防爆場所で使える根拠にはしません
• LYIA-MCは粉じん防爆形で、保護構造はSDP-13・IP65、使用温度は−10〜+40℃です。対象の粉じん、危険場所、配線方式とケーブル径をメーカーへ伝えて適合を確認します
• 安全扉の監視では、通常の位置検出だけで安全が成立するとは判断しません。強制開離接点の有無と使い方、安全回路全体を確認します

価格と交換時の確認

• CS067Aの標準価格は4,048円です。公式ページに税込・税別の記載がないため、見積もりや注文時に確かめます。ほかの掲載品は、型式と数量を伝えて価格を確認します
• 交換では、取付穴、検出部の位置と形、接点図、負荷条件、動作力と作動量、保護構造、配線口を合わせます。形が似ていても、そのまま置き換えられるとは限りません
• N1AR514-Mの配線口はM16×1.5です。PS116-Z11-ST-N206は下側のM12コネクタで、配線方法も異なります
• 生産終了品は現行品と分けます。パナソニックはリミットスイッチ全品を生産終了と案内しています。富士電機機器制御もALシリーズの一部を終了しており、シリーズ名だけで判断せず型式を確認します
