ジャンパー・ショートピンとは

短絡ソケットは、基板に立つ隣り合ったピンへ差し込み、回路をつなぐ部品です。ジャンプソケット・ショートプラグとも呼びます。受け側のピンヘッダーと、短絡する部材を分けて選びます（廣杉計器の説明）⁠。

比較ページでは、基板の設定切替・回路短絡に使う品番を載せています。衣服、配線ハーネス完成品、家庭用だけのPCアクセサリー、短絡機能のないピンヘッダー単体は対象外です。基板を支えて間隔を保つスペーサーとも役割が違います。

ジャンパー・ショートピンの種類と違い

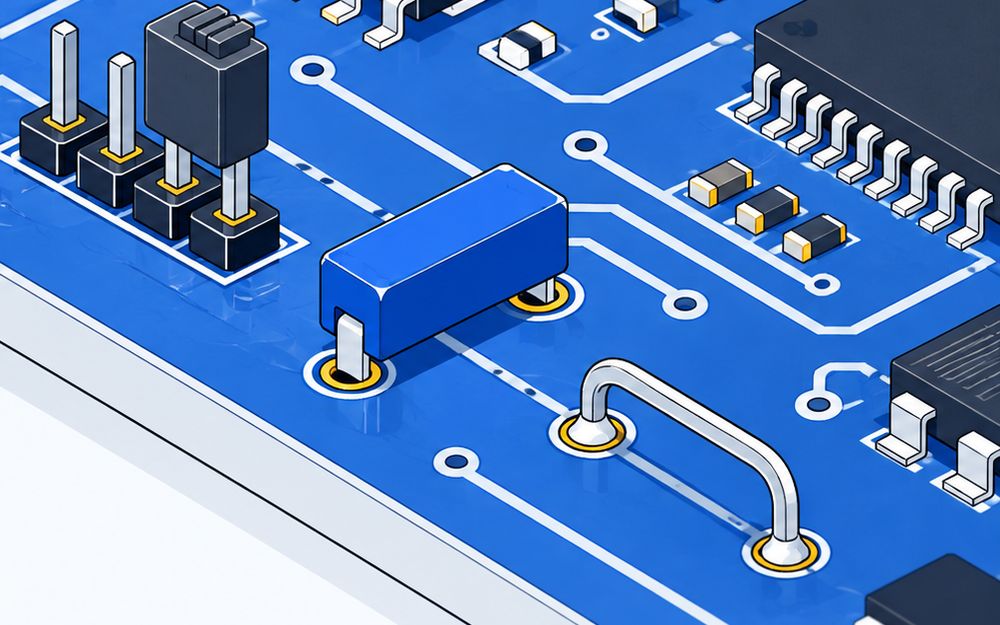

• 短絡ソケットは、相手ピンに抜き差しして設定を変えます。マックエイトのJS-1、廣杉計器のMJS-0605B、日本圧着端子製造のJMなどがこの型です
• プロテクトジャンパーは、導体を樹脂カバーで覆い、周囲との接触を防ぎます。廣杉計器のHJC-6024は、ピッチと長さがともに2.54mmです
• ジャンパー線は、基板にはんだ付けして回路をつなぎます。マックエイトのJP-3は基板から浮かせて取り付けられ、部品面のパターンをまたげます

抜き差し式は、出荷時や保守時の設定切替に使います。はんだ付けする線は、ソケットの代わりに抜き差しする部品ではありません。カバーの有無と、接続のしかたを分けて確認してください。

ピッチと相手ピンを合わせる

• マックエイトのJS-1は、2.54mmピッチ・0.64mm角ピン用です。指定されたWL系の端子と組み合わせます
• SamtecのSNTは、0.64mm角ピンと最小挿入長4.32mmを指定しています。つまみが必要なら、ハンドル付きのSNT-100-BK-G-Hを選べます
• 日本圧着端子製造のJMは、RE・RFヘッダーと組み合わせます。相手ポストの長さは6mm以上です

同じ2.54mmピッチでも、相手ピンが適合するとは限りません。設計図ではピッチに加え、ピンの断面、露出する長さ、ソケットの周囲の空間まで確認します。

電流と接触抵抗の見方

• JS-1・MJS-0605B・HIF3GA-2.54SP・JMは、定格電流が3Aです
• SamtecのSNTは、TSWとの組合せで4.3A/ピンです。各列1ピン通電時の値なので、ほかの接続条件へそのまま当てはめません
• JMの接触抵抗は、初期20mΩ以下、耐候性試験後30mΩ以下です。初期値だけでなく、試験後の値も区別します
• XJ8Aの接触抵抗は、20mV・100mA以下の条件で20mΩ以下です。測定条件のある値は、条件もそろえて比較します

HJC-6024の取得資料には、定格電流と接触抵抗の明記がありません。カバーがあることから電流容量や絶縁性能を推測せず、設計条件をメーカーへ伝えて確認します。

めっきと挿抜回数

• AratasのXJ8A-0211は、ニッケル下地の金めっき0.15μmで、カタログの挿抜耐久は50回です
• XJ8A-0241は、ニッケル下地のすずめっき2.0μmで、挿抜耐久は20回です
• ヒロセ電機のHIF3GA-2.54SPは、金めっき接点で、挿抜回数は100回です

回数は、実際に発注する品番と相手端子で確認します。XJ8Aは矢印を下にして挿す指定があります。設定変更の前に装置の手順を読み、電源を切る条件も確認してください。

価格と注文数量

廣杉計器の公式単価は、MJS-0605Bが31円、HJC-6024が21円で、どちらも税抜・最小注文50個です。Samtecの公式表示では、1個時のSNT-100-BK-Gが0.347USD、ハンドル付きが0.399USDで、税区分の記載はありません。円と米ドル、注文数量、送料をそろえずに安さを判定しないようにします。

仕様はマックエイトのJSカタログ、JPカタログ、廣杉計器のHJC、MJS、SamtecのSNTカタログ、日本圧着端子製造のJMカタログ、ヒロセ電機の品番ページ、XJ8公式英文カタログ⁠によります。XJ8の英文資料は定格電流・電圧の項目名と単位が一致しないため、その値は転記していません。確認日は2026年10月28日です。
