表示灯とは？制御盤のパイロットランプの種類（丸形・角形と集合形・小形）と⁠、色の意味・電圧・取付穴・価格の選び方

表示灯とは

表示灯は、機器が通電しているか、運転しているか、止まっているかを光で示す部品です。マルヤス電業の解説では、パイロットランプとも呼びます。制御盤・操作盤・配電盤の扉や、機器のパネルに付けて使います。

比較ページには、日本の会社が自社で作る盤用の表示灯を、各社の代表の型の単位で載せています。積層信号灯・回転灯、ブザー付きの警報器、照光式押しボタンスイッチ、電球だけの品は載せていません。

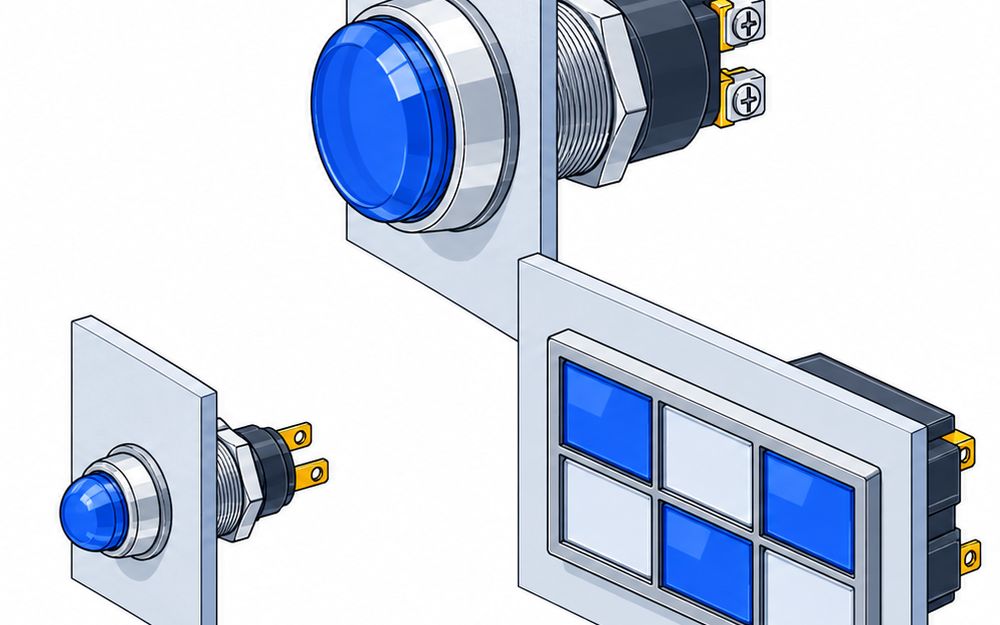

3つの種類

• 丸形表示灯は、盤の扉に開けた丸い穴に付けます。例は不二電機工業の HXL形、マルヤス電業の A22ILA、サンミューロンの ML形です
• 角形・集合表示灯は、四角い表示面に文字を入れて光らせます。例は富士電機機器制御の DP40 と、キムラ電機の KFE-D8 ⁠⁠です
• 小形表示灯は、機器の小さなパネルに付けます。例はキムラ電機の KRE-310 と、坂詰製作所の DOH-8F ⁠⁠です

色の決まり

• マルヤス電業の解説では、受電設備は運転が赤、停止が緑です（JSIA 113）
• 生産設備や工作機械は、運転が緑、停止が赤です（JIS C 0448）
• 同じ赤でも意味が逆になるので、盤を作る前にどちらに合わせるかを決めます

取付穴と電圧の合わせ方

• 盤用は直径22mm級が多く、不二電機工業の HXL形は22.3mmの穴に付けます
• 富士電機機器制御の AR22・DR22シリーズは、22.3mmと25.5mmのどちらの穴にも付きます
• 不二電機工業の丸形LED表示灯は、DC（AC）5VからAC220Vまでの電源に、降圧せずそのままつなげます
• 坂詰製作所の DOH-8F は、DC5VからDC60Vまで1つの型で使えます

LEDの誤点灯と交換

• LEDは数mAの小さな電流でも光るので、誘導電圧や漏れ電流のある回路では、消しているのにうっすら光ることがあります
• キムラ電機は、表示灯の端子に抵抗器などを並列に付けるよう案内しています。富士電機機器制御の DP40 は、誤点灯を防ぐ回路をLEDユニットに入れています
• 不二電機工業の角形LED表示灯は、全機種でLED球を表から替えられます
• キムラ電機の KRE-310 のような小さい型は、レンズもLEDも交換できないので、色は買う前に決めます

外や水のかかる所

• キムラ電機の KRE-310 は、丸形と丸平形が IP65 です。サンミューロンの ML形も IP65 に対応します
• 富士電機機器制御の DP40 は表示部が IP40 で、キムラ電機の KFE-D8 は屋内用です

値段

• 値段を公式に出しているのはキムラ電機で、標準価格表（税抜）に載っています
• 小形の KRE-310 は、DC24Vの赤・緑・黄で1,076円です
• 丸形の KRE-322 は、AC/DC24Vで980円です
• 集合表示灯の KFE-D8 は、1窓で2,750円です
