GUIDE / FERRITE-CORE

フェライトコアとは？効果・種類・巻き数・付ける位置と、ケーブル径の合わせ方

業務用のフェライトコア（ノイズフィルタ・クランプフィルタ）⁠の効果、分割型・フラットケーブル用・インバータ用（零相リアクトル）の3種類の違い、材質と周波数、巻き数の決め方、付ける位置、ケーブル径の合わせ方、公開価格を、各メーカーの公式資料をもとにまとめました。

2026年10月14日更新

この記事の答え

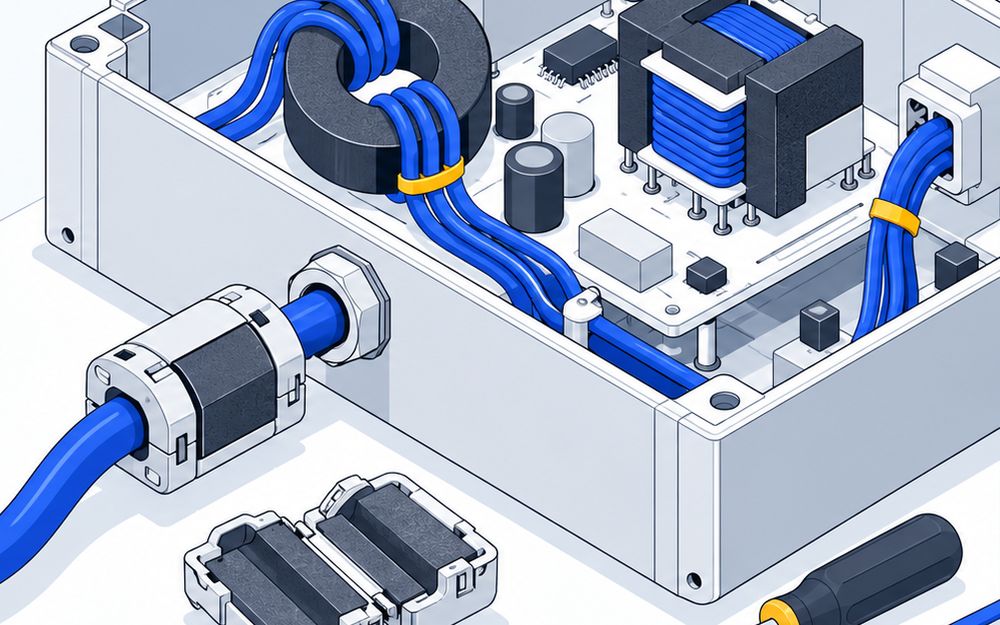

フェライトコアは、電線を通すだけで、その線に乗る高い周波数のノイズを減らす磁性体の部品です。業務用の品は、丸いケーブルに挟む分割型、フラットケーブル用、インバータの電線を巻いて通す零相リアクトルの3つに分かれます。ケーブルの外径が入るサイズを選び、効かせたい周波数に合う材質を選び、ノイズを出す機器か受ける機器の近くに付けます。

フェライトコアとは

フェライトコアはノイズフィルタ・クランプフィルタ・EMIコアとも呼びます。電線を穴に通すと、その線を流れる高い周波数のノイズを、フェライトの抵抗（インピーダンス）で吸い取って減らします。行きと帰りの線をまとめて通すと、両方に同じ向きに乗るコモンモードノイズに効きます。

比較ページでは、工場の制御盤・装置・インバータの配線のノイズ対策に使う業務用のフェライトコアを、各社の代表品の単位で並べています。基板に載せるチップビーズ、トランス・コイル用のコア、家電店で売るパソコン・オーディオ用の品は入れていません。磁石としてのフェライトは工業用マグネットの比較⁠にあります。

種類 付け方 向いている使い方 掲載した製品の例
分割型（丸ケーブル用） 2つ割りのケースで挟んで閉じる センサ・通信・電源のケーブル 北川工業、星和電機、トーキン、竹内工業
フラットケーブル用 平たいコアで上下から挟む 機械の中の基板どうしをつなぐケーブル トーキン、竹内工業
インバータ・太い電線用（零相リアクトル） 3本の電線をまとめて通し、何回か巻く インバータの入力側・出力側、太い動力線 三菱電機、富士電機、日立産機システム、双信電機、星和電機
機械要素・⁠⁠⁠部品工業用マグネットのメーカー比較

ネオジム・フェライト磁石、マグネットベース、マグネットチャック、リフティングマグネット、マグネットセパレーター。種類・磁力・仕組み・価格で比べます。

メーカー 20社製品 252026年10月12日更新

3つの種類の違い

分割型（丸ケーブル用）

  • 2つ割りのフェライトをケースに入れたもの。配線を外さずに後から挟める
  • 北川工業のRFC-Aは、ケースのロックに加えて結束バンドでも締められ、使える温度は-40〜125℃（北川工業 RFC-⁠A）
  • 星和電機のE04SR-Aは、樹脂ケースの爪でケーブルに留める

フラットケーブル用

  • 平たいフェライトでフラットケーブルを上下から挟む。芯数や幅に合わせて選ぶ
  • トーキンのESD-FPD-1は16芯〜50芯用で、ナイロンのクランプが付け終わったあとのずれを防ぐ（トーキン ESD-FPD-⁠1）
  • 竹内工業のSFCC-20は、幅26.1mm・厚み1.4mmまでのケーブルに合う

インバータ・太い電線用（零相リアクトル）

  • インバータの電源側やモーター側の3本の電線をまとめて通し、何回か巻き付ける大きなコア
  • インバータのメーカーが自社の機種に合わせて出している（三菱電機のFR-BSF01、富士電機のACL-40C、日立産機システムのZCL）
  • 三菱電機は、大容量インバータ用に双信電機のRC5128ZZを紹介している（三菱電機 オプションカタログ）

材質と効く周波数

  • Ni-Zn系はFM帯を中心としたMHz帯、Mn-Zn系はAM帯を中心としたkHz帯に効く（トーキン EMIコア）
  • Mn-Zn系は主に伝導ノイズ、Ni-Zn系は放射ノイズの対策に使う
  • Mn-Zn系は電気を通しやすい材料なので、電線の絶縁が保たれているかを確かめる

巻き数の決め方

  • 1ターンで足りなければ巻く回数を増やす。効きは強くなるが、効く周波数は低い側へ移る（トーキン ESD-⁠SR）
  • 三菱電機のFR-BSF01は、入力側は3回（4T）以上巻くと効き、巻くほど効く。出力側は発熱するので1個につき4T以内
  • 各相は同じ向き・同じ回数で巻き、接地線（アース線）は巻き付けない
  • 電線が太くて巻けないときは、何個か続けて使う（三菱電機は4個以上、日立産機システム⁠は複数個を重ねる）

付ける位置

ケーブル径の合わせ方

  • ケーブルの外径が入るサイズを選ぶ。シリーズに太さ違いがある
  • 北川工業のRFC-8-Aと竹内工業のNFT-8は直径8.5mmまで、星和電機のE04SR200935Aは6.0〜9.0mm、トーキンのESD-SR-160は内径9.0mm
  • 電線が太く通らないときは、1サイズ大きなコアにする（日立産機システム）

値段

  • 値段を出しているのは掲載した11製品中3製品だけ
  • 竹内工業のNFT-8は220円、SFCC-20は520円（どちらも販売店のタカチ電機工業の標準価格・⁠⁠⁠税別）
  • 三菱電機のFR-BSF01は20,600円（税別・三菱電機のFA Web Shop）
  • ほかは型番と数を伝えて見積もりを取る
