DINレールとは？制御盤のDINレールの種類（アルミ製・鋼板製・高さ15mm）と⁠、寸法・規格・取付穴・価格の選び方

制御盤の中で端子台やリレーを並べて付けるDINレールの寸法と規格（35mm幅・JIS C 2812・IEC 60715⁠）⁠、アルミ製と鋼板製の違い、高さ15mmの使いどころ、取付穴、アースに使うときの注意、切り方と値段を、メーカーの公式資料をもとにまとめました。

2026年10月29日更新

この記事の答え

DINレールは、制御盤の中で端子台・リレー・タイマー・ブレーカーなどを並べて付ける金属のレールです。IECレール・ベースレールとも呼びます。幅35mmが基本で、高さは7.5mmと15mmがあります。選ぶときは「アルミか鋼板か」「高さ7.5mmか15mmか」「取付穴の形と長さ」の3つを先に決めます。

DINレールとは

DINレールは、制御盤の中でリレー・タイマー・シーケンサ・ブレーカーなどを取り付ける金属のレールです。DINはドイツの規格の略で、国際規格の名前からIECレールとも呼びます。機器を1つずつネジで止めるより付け外しが楽で、施工と保守の手間を減らせます。

比較ページには、日本の会社と海外メーカーの日本法人が自社で作るか自社ブランドとして売るDINレールを、各社の代表の品番の単位で載せています。配線ダクト、レールに載せる端子台や電源、取付プレートやカッターなどの付属品は載せていません。

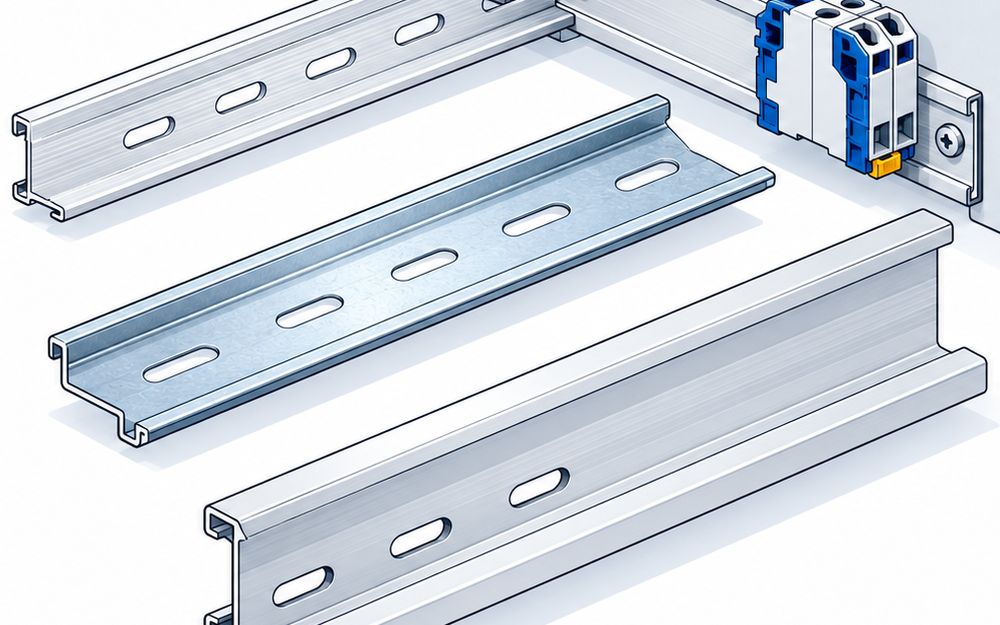

アルミ製：制御盤でいちばんよく見る型です。表面はアルマイト処理をした品が多く、興和化成のKBR、摂津金属工業のDINS-0400、タカチのFDR-1000、東洋技研のDAL5S-1000、壬生電機製作所のDF-L、クラフテックのDRK-Tを載せています
鋼板（スチール）製：電気亜鉛めっきなどで錆を防ぎます。篠原電機のSDM-7-10Eと、WAGOの210-112を載せています
高さ15mm：大きな機器を付けるときや、取付面に段差を付けるときに使います。篠原電機のADMH-10（アルミ製）と⁠、WAGOの210-197（スチール製）を載せています

値段を公式に出しているのは4社です
タカチのFDR-1000（1000mm）は930円（税別）、東洋技研のDAL5S-1000は957円（税抜）、摂津金属工業のDINS-0400（400mm）は700円（税抜）⁠で⁠⁠⁠⁠す
篠原電機は積算用価格で、SDM-7-10Eが1本1,395円、ADMH-10が1本2,155円です
