同軸コネクタとは？無線機・計測器・基板で使う同軸コネクタの種類（SMA・N形・基板用の超小型RF）と⁠、周波数・適合ケーブル・50Ωと75Ωの選び方

同軸コネクタとは

同軸コネクタは、無線機・アンテナ・計測器・通信機器の高周波の信号を、同軸ケーブルのままつなぐコネクタです。RFコネクタ・高周波同軸コネクタとも呼びます。多治見無線電機の案内では、SMAは移動体通信基地局・電子計測機器・レーダー・放送機器で使われています。

比較ページには、日本の会社が自社で作る同軸コネクタを、型番の単位で載せています。BNC形は別の比較ページで、両端にコネクタの付いた完成ケーブルは同軸ケーブルの比較ページで扱います。

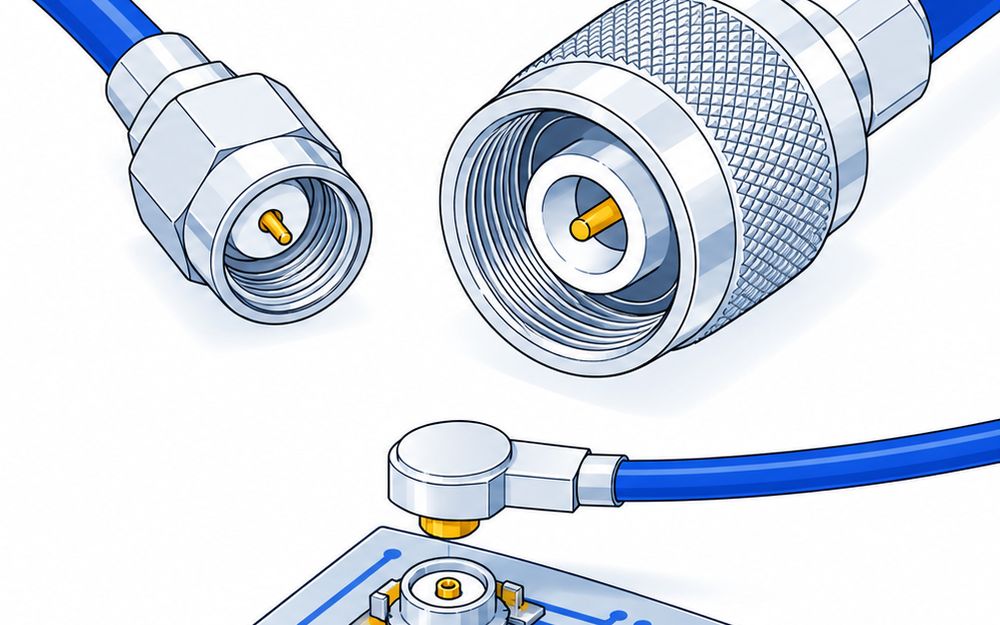

3つの種類

• SMA形は、細いケーブルやセミリジッドケーブルに付ける、小形でねじで締める型です。トーコネのSMAP-402S(Au)、ユウエツ精機の088-0040G、多治見無線電機のTMA3103などがあります
• N形は、5D-2Vなど太めのケーブルに付ける、中形でねじで締める型です。トーコネのNP-5D、多治見無線電機のN-P-5、カナレ電気のNP-C51などがあります
• 基板用の超小型RFは、機器の基板に載せるレセプタクルです。ヒロセ電機のU.FL-R-SMT-1、I-PEXのMHF IとMHF 4Lがあります

SMAとN形の違い

• どちらもねじで締めて留めますが、大きさと合うケーブルが違います
• 東光電子の案内では、SMA形（TSM形）は仕上り直径3〜6mm程度のケーブルに、N形は5〜13mm程度のケーブルに合います
• 東光電子のSMA形は、BNC形に比べて大きさも重さも約1/4です
• N形はねじロックで結合が強く、ユウエツ精機は耐候性が要る基地局用にステンレス製もそろえています

何GHzまで使えるか

• SMAは多くがDC〜18GHzです。ユウエツ精機の案内では、高周波用に25GHzまで使える品もあります
• N形は、多治見無線電機のN-P-5が10GHz、ユウエツ精機の020-0264が11GHz、トーコネのNP-5Dが5GHzまでです
• もっと高い周波数には、ユウエツ精機の2.92mmコネクタが40GHz、1.85mmが65GHz、1.0mmが110GHzまであります
• 基板用は、ヒロセ電機のU.FLが0〜8GHz、I-PEXのMHF Iが最大9GHz、MHF 4Lが最大12GHzです

50Ωと75Ωは混ぜない

• N形には50Ωと75Ωがあり、多治見無線電機もユウエツ精機も互換性がないと案内しています
• カナレ電気の解説では、75Ωのケーブルに50Ωのコネクタを付けると、不整合でリターンロスが増えます

圧着式とはんだ式

• 数を作るなら圧着式です。カナレ電気の案内では、圧着ははんだ付けより作業が短く、熟練者でなくても品質がそろいます
• 圧着式は、メーカーが指定する圧着工具とダイスを使います。カナレ電気のSMAP-C31AとNP-C51は、どちらもダイスがTCD-3151Dです
• トーコネのNP-5Dは、中心コンタクトをはんだ付けし、外側を締め付けて留めます

締付トルクと抜き差しの回数

• SMAの推奨の締付トルクは、トーコネもユウエツ精機も0.8〜1.1N·mです。トーコネのN型は0.7〜1.2N·mです
• 製品仕様書に値があるときは、そちらに合わせます
• 繰返し動作は、ユウエツ精機のSMAが標準品で500回、エコノミー品で300回です。ヒロセ電機のU.FLは挿抜30回で規格を決めています

基板用の超小型RF

• ヒロセ電機のU.FL-R-SMT-1は、かん合高さ1.9mm〜2.4mmで、自動実装ができます
• I-PEXのMHF Iはアンテナの接続で業界の標準になっている型で、嵌合高さは2.5mmか3.0mmです
• I-PEXのMHF 4LはM.2規格の標準で、嵌合高さは1.2mm・1.4mm・1.7mmです
• 抜き差しは、ヒロセ電機の案内では専用の治具を使います

値段と注文

• このページの製品で、値段を公式に出しているものはありません。どの製品も問い合わせて見積もりを取ります
• トーコネのSMAP-402S(Au)は在庫品で、1個から買えます
• アルファテクノシステムの注文は、FAXか電話です
