ACアダプターとは？卓上型・壁差し型・プラグ交換式・医療向け・USB PDの違いと選び方

ACアダプターとは

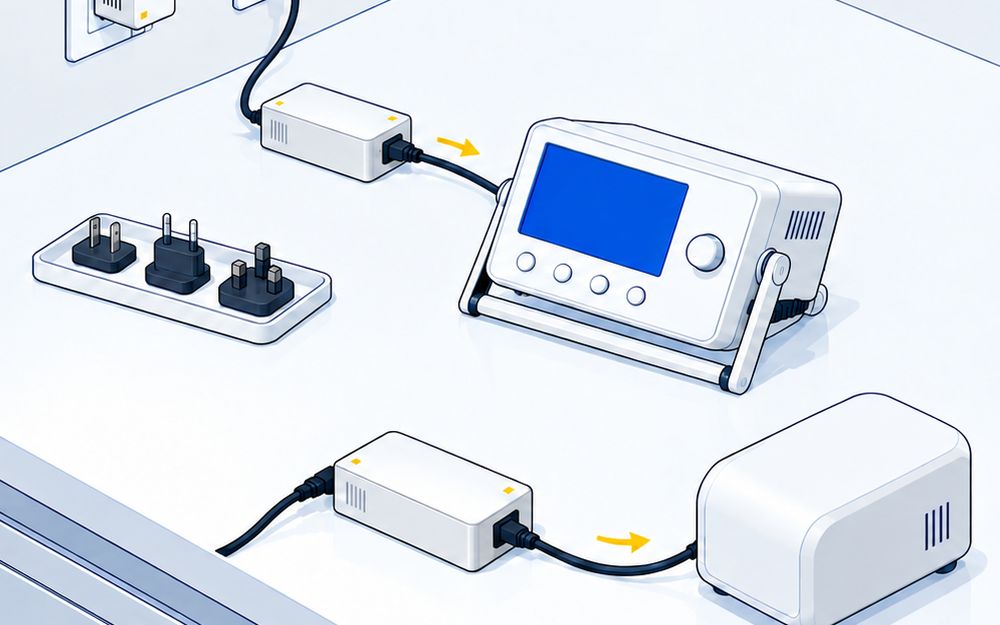

小さな計測器・通信機器・医療機器の多くは、12Vなどの直流で動きます。ACアダプターは、AC100〜240Vの交流を受けて、決まった直流に変え、ケーブルで機器へ届けます。

電源を機器の外に出すので、本体を小さく作れます。経済産業省の案内では、ACアダプターだけで動く機器は、アダプターが電気用品安全法の対象で、本体は対象外です。

比較ページには、機器メーカーが自社の製品に付ける、産業用・医療用・OEM向けのACアダプターを、シリーズ単位で載せています。家電の付属品やスマホ充電器だけの会社、組込みのスイッチング電源、中古品、代理店・商社が売る他社製品は載せていません。

5つの方式

卓上型

平たい箱の本体にACコードを差し込むインレットがあり、出力はケーブルで機器へつなぎます。コードを替えれば国ごとのコンセントに合わせられます。

• 加美電子工業 KSW1216W、HUNTKEY HKA02412020-D、Phihong PPL24U-120
• アイ・ディー・エクス IA-70a・IA-300HV（業務用カメラ向け）

壁差し型

コンセントに本体ごと直接差し込む形で、ACコードがいりません。

• 加美電子工業 KSW1220、HUNTKEY HKA02412020-1Y

プラグ交換式

差込みの部分を付け替えて、国ごとのコンセントに合わせます。

• ユニファイブ UVX324（日本・EU・英国・豪州・韓国のACピン）

医療機器向け

医療用電気機器の規格IEC 60601-1を取ったアダプターです。患者に触れる機器には、入力と出力のあいだの絶縁が2×MOPPのものを使います。

• Advanced Energy SLE24、コーセル CXLA、デルタ電子 MDS、ユニファイブ UMDNB3024

USB PD

USB Type‑Cの1本で、機器とやりとりして電圧を切り替えて出します。

• デルタ電子 ADP-30NW（5V・9V・12V・15V・20V）、ホシデン CBC2153

電気用品安全法（PSE）の扱い

• 経済産業省は、ACアダプターの電気用品名を「直流電源装置」としています
• 直流電源装置は、116品目の特定電気用品の1つです
• ACアダプターだけで動く機器は、アダプターが対象で、本体は対象外です

海外メーカーのデータシートには、PSEの記載が無い型式があります。国内で売る機器に付けるなら、PSEの表示のある型式かを、発注の前にメーカーへ確かめます。

効率と使用温度の見方

効率

12V・24Wの型式では、平均効率はおおむね86%台です。

• ユニファイブ UVX324-1220、Advanced Energy SLE24：86.20%
• Phihong PPL24U-120：86.204%以上
• 加美電子工業 KSW1220：80% typ.

DoE Level VIのような効率の基準に沿っているかも、データシートで見ます。

使用温度

多くの製品は0〜40℃です。機器の中や盤の近くに置くときは、まわりの温度を測ってから選びます。

• コーセル CXLA100F：-30〜70℃（40℃以上は出力を下げる）
• デルタ電子 ADP-30NW：0〜35℃

値段とカスタムの確かめ方

値段を公式に出しているのは、アイ・ディー・エクスの2製品だけです。比べられる値段が3つに届かないので、安め・高めを決めず、値段だけ出しています。

• IA-70a（70W）：45,650円（税込・標準価格）
• IA-300HV（300W）：81,400円（税込・標準価格）

ほかの製品は、受注生産・セミカスタム・最小発注数量のある型式が多く、出力・プラグ・数量を伝えて見積もりを取ります。

• 加美電子工業：出力のプラグの形とコードの長さを機器に合わせて受注生産
• Advanced Energy SLE24：6.0〜52Vの範囲でほかの出力電圧とコネクターを選べる
• ユニファイブ：標準品をもとに小ロットで仕様を変えられる

選ぶ前に確かめること

1. 出力の電圧と電流、DCプラグの寸法と極性
2. 使う国（国内だけか、海外にも出すか）
3. 医療機器なら、IEC 60601-1と2×MOPPの絶縁
4. 国内なら、PSEの表示
5. 置く場所の温度
6. 標準品で足りるか、プラグや電圧を変えるか（最小発注数量も）
