天井クレーンとは？種類（ホイスト式・クラブトロリ式・ジブクレーン⁠）の違いと資格・届け出・選び方

天井クレーンとは

天井クレーンは、建屋の両側の柱に付けた走行レールの上を、ガーダが前後に走るクレーンです。ガーダの上をホイストかクラブトロリが左右に動き、フックで荷を上げ下げします。天井走行クレーンとも呼びます。床を使わずに建屋の端から端まで荷を運べるので、フォークリフトの通路を取らずに済みます。

比較ページには、工場・倉庫に据え付ける天井クレーン・ジブクレーン・軽荷重のレール式クレーンを載せています。ホイスト・チェーンブロック単体はホイストの比較⁠、吊りクランプやスリングは吊り具の比較⁠で扱っています。

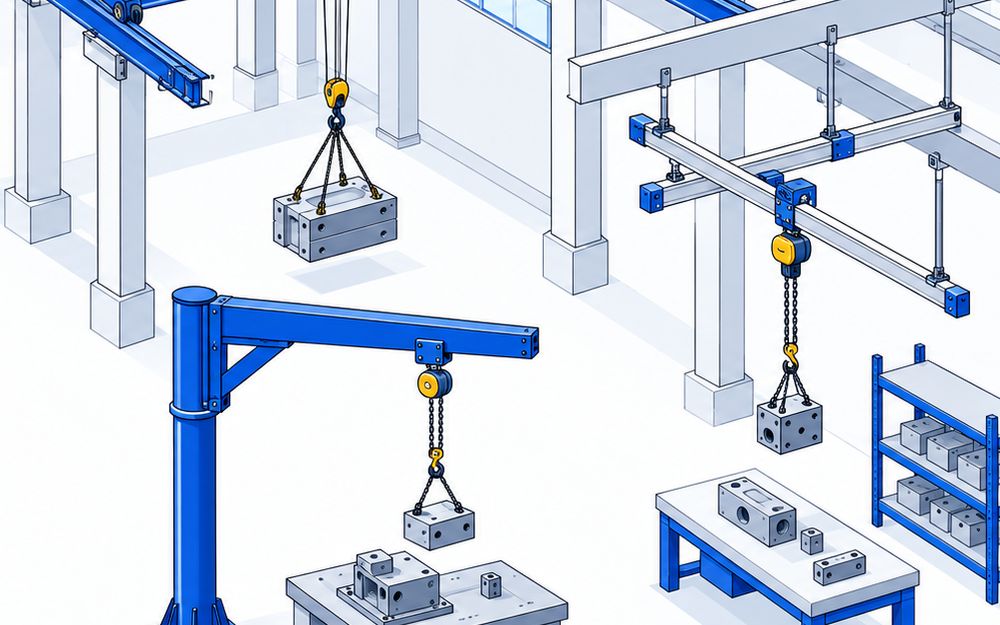

3つの方式

• 天井クレーン：建屋のレールをガーダが走り、建屋の中を広く運びます。重さ・スパン・揚程に合わせて作る受注品が多いです
• ジブクレーン：柱や壁、床に立てた柱から腕（ジブ）が伸びて回ります。機械1台の横や、天井クレーンの届かない隅で使います
• 軽荷重のレール式クレーン：アルミのレールや市販のH鋼を天井の梁から吊り、手で押して運びます。部材を組み立てて付けるので工事が小さく、レイアウトも変えやすいです

ホイスト式とクラブトロリ式の違い

• ホイスト式：ガーダに市販の電動ホイスト（電気チェーンブロック・ワイヤロープ式ホイスト⁠）を付けます。安く作れて、小さめの容量に向きます
• クラブトロリ式：巻上げと横行の装置を載せた専用の台車（クラブ）が⁠、ガーダの上の2本のレールを走ります。速さと耐久性があり、重い荷を高い頻度で運ぶ工場に向きます
• 中間の型もあります。JFEプラントエンジのHARIMAモデルは、クラブ式の速さをホイスト式に近い大きさと値段で作ったモデルです

オーバーヘッド形と懸垂形

• オーバーヘッド形（トップランニング形）：柱の上の走行レールの上を走ります。天井の梁の下まで使えるので、揚程を大きく取れます
• 懸垂形（ローヘッド形・サスペンション形）：天井の梁に固定したIビームにぶら下がって走ります。レールの位置とスパンを自由に決められ、レールの外まで横行できる型もあります

重さで変わる決まり

届け出と検査

• 0.5t未満：クレーン等安全規則がかからない（事故を防ぐため、点検はしておく）
• 0.5t以上3t未満：クレーン設置報告書を労働基準監督署に出す
• 3t以上：設置届と落成検査。そのあと2年ごとに性能検査
• 0.5t以上は、年次自主検査を毎年、月次自主検査を毎月、作業開始前点検をその日の作業の前に行う

運転と玉掛けの資格

• 5t未満：クレーン運転の特別教育
• 5t以上で床から操作する：クレーン運転技能講習（床上操作式に限る）
• 運転室で動かす5t以上など：クレーン・デリック運転士免許
• 玉掛けは、1t未満なら特別教育、1t以上は玉掛技能講習

選ぶ順番

1. 運ぶ範囲を決める（建屋の中を広く＝天井クレーン、機械の横だけ＝ジブクレーン、作業台の上＝軽荷重のレール式）
2. 一番重い荷の重さから定格荷重を決める（0.5t・3t・5tの境目で届け出と資格が変わる）
3. スパン（レールの間隔）と揚程（吊る高さ）を⁠、建屋の図面で測る
4. 建屋の柱・梁がクレーンの重さに耐えるかを、メーカーに確かめてもらう
5. 3t以上なら、設置届と製作の期間を見込んで、建屋の工事の日程から逆算して頼む

出典

• 滋賀労働局「クレーンの安全管理を見直そう！」
• 象印チエンブロツク よくある質問（法規について）
• キトー クレーンカタログ、ジブクレーン・オーバーヘッドクレーン・ローヘッドクレーンの公式ページ、ライトクレーンPROシステム2 カタログ
• JFEプラントエンジ クレーンの公式ページ
• ナニワ製作所 天井クレーンの公式ページ
• 不二工業 クレーンの公式ページ
