シャックルとは？種類（ストレート・バウ）・JIS規格の等級・耐荷重とサイズの見方・使い方と向き

シャックルとは

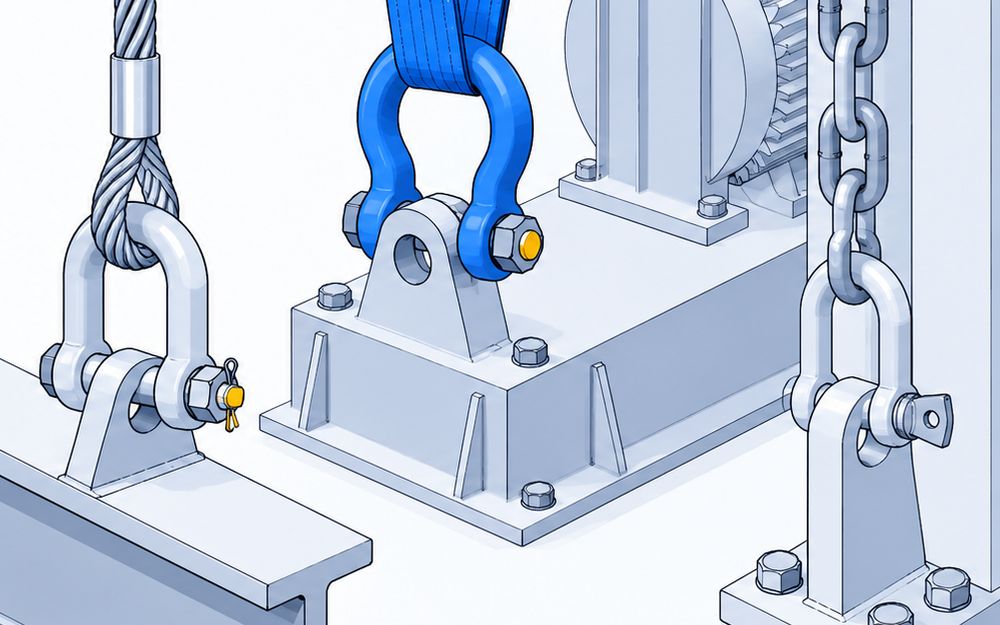

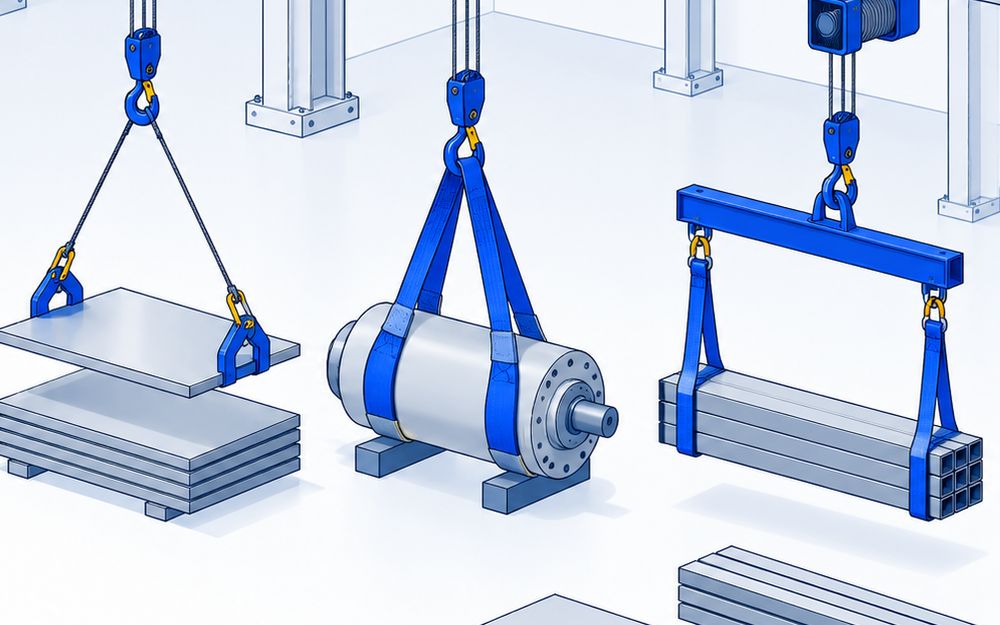

シャックルは、U字形の本体の口をピン（ボルト）でふさいで使う金具です。玉掛け用具の連結金具の代表で、スリングとフック、ワイヤロープと荷のつり手をつなぎます。

比較ページには、クレーンの玉掛け・荷役・建設・船舶で使う業務用のシャックルを、各社の代表の型の単位で載せています。アクセサリー用・ホビー用の小型品、車の板ばね用の部品、代理店が売る輸入品は載せていません。

形とピンの種類

ストレートとバウ

• ストレート（D形）は⁠、本体がまっすぐなU字です。JISの形式記号ではSで表します
• バウ（弓形）は⁠、本体が丸くふくらんだ形です。JISの形式記号ではBで表します
• ピンの形はA・B・C・Dの4つで、本体の形と組み合わせて8種類がJISで決まっています（大洋製器工業）

ボルト・ナット形とねじ込み形

• ボルト・ナット形（SB・BBなど）は⁠、ボルトをナットと割りピンで止めます。スリングに付けたままにする所や、振動でねじが緩む所に使います
• ねじ込み形（SC・BCなど）は⁠、ピンを本体のねじ穴にねじ込みます。掛け外しの多い所に使います
• 口幅の広いSD・BDは、同じ呼びのSC・BCより使用荷重が小さくなります。SC・BCが2.5tの呼びで、SDは1.6t、BDは1.8tです（大洋製器工業）

JIS B 2801の等級

• JIS B 2801（シャックル）の等級はM級・S級・T級・V級の4つで、この順に使用荷重が大きくなります
• 一般に出回っているのはM級です。S級・T級・V級は、ボルト・ナット形のSBとBBだけです
• JISシャックルは、等級と製造ロット番号を本体に表示します。表示の無いものは、材料や製造の記録を確かめられません（関西工業）
• JISにないサイズや、JISをもとにした自社の規格（浪速鉃工のナニワ規格など）もあります。同じ呼びでも使用荷重が違うので、メーカーの表で確かめます

耐荷重（使用荷重）とサイズの見方

呼び

• 呼びは、本体のアイ部の厚み（t寸法・mm）⁠で⁠す⁠。呼び28なら厚み28mmです（大洋製器工業）
• JIS M級の呼び12は使用荷重1.0t（関西工業のSB）⁠で⁠す⁠。浪速鉃工のナニワ規格の呼び12は0.9tです

刻印

• 本体には、製造業者名と使用荷重が刻んであります。刻印の無いものは、荷重のかかる作業に使いません
• WLLとSWLは、どちらも使用荷重のことです（大洋製器工業）

安全係数

• クレーン等安全規則で、玉掛け用のシャックルの安全係数は5以上と決まっています。安全係数は、切断荷重をかかる荷重の最大の値で割った数です
• 関西工業は、安全率を使用荷重の5倍以上、プルーフロード（確かめの荷重）を使用荷重の2倍としています
• 安全率が5倍でも、使用荷重1tのシャックルで吊ってよいのは1tまでです

種類ごとの選び方

JIS形⁠（鋼製）

• いちばん多く使われる形で、呼びで型番をそろえて買えます
• 関西工業のM級は、全サイズでミルシート・工場証明書を出せます⁠（有償）
• コンドーテックのSB（生地）は⁠、自社の公式通販で呼び20（2.5t）⁠か⁠ら呼び60（20t）⁠ま⁠で注文できます

高強度・軽量形（合金鋼）

• 大洋製器工業の軽量シャックル（ケイクル）は⁠、同じ使用荷重のJIS M級の約1/2の重さで、5〜100tです
• 早間金属の超強力シャックルは構造用合金鋼で、呼び10mmで1.25tf、呼び90mmで125tfです
• 関西工業の超軽量型ワイドシャックルは、口を広くしてワイヤロープを傷めにくくした形で、最大125tです

ステンレス製

• 塩分や薬品のかかる所では、SUS304よりSUS316を選びます。スガツネ工業のDFSK‑360CPはSUS316です
• 浅野金属工業のJISシャックル SC とTRUSCOのTNS‑12はSUS304です
• メーカーで「使用荷重」「耐荷重」と書き方が違います。呼び12で、浅野金属工業は使用荷重1.0t、スガツネ工業は耐荷重7,350N（長手方向）、TRUSCOは使用荷重4.12kNです

使い方と向き

• 荷重はシャックルの縦方向にかけます。横から引きません
• ボルト側は、ワイヤロープが動かない側（静索）⁠に⁠し⁠ま⁠⁠⁠⁠す
• シャックルどうしをつなぐときは、本体の丸い所（クラウン）どうしで継ぎます
• 取り付けるワイヤロープは、重ならないようにします（コンドーテック）

点検と資格

• クレーン等安全規則で、その日の作業を始める前に、シャックルなどの玉掛用具に異常が無いかを点検します。異常があれば、すぐに直します
• つり上げ荷重1t以上のクレーンの玉掛けは、玉掛け技能講習を終えた人などが行います

値段

値段を公式に出しているのは、9製品のうちステンレス製の3製品です。呼び12の1個で、TRUSCOのTNS‑12が1,600円（税抜・メーカー希望小売）、スガツネ工業のDFSK‑360CP‑12が1,650円（税抜）、浅野金属工業のJISシャックル SC が5,060円（税込）⁠で⁠す⁠。鋼製のJIS形と高強度形は、型式・呼び・数量を伝えて見積もりを取ります。
