この記事の答え
搬送コンベアは、ベルトやチェーン、並べたローラの上に物を載せて、工場や倉庫の中で決まった道すじを運ぶ機械です。選ぶときは「何を運ぶか（箱か、小物か、瓶か、パレットか）」「止めて溜めたいか」「重さ・幅・長さ」の3つを先に決めます。巻き込まれるおそれがあれば非常停止装置を付け、使う日は作業の前に点検します。
搬送コンベアとは
物を載せる面（ベルト・ローラ・チェーン）を動かすか、物を転がして、決まった道すじを運ぶ機械です。箱を持って歩く手間を減らし、工程と工程のあいだを決まった速さでつなぎます。
比較ページには、工場や倉庫で1個ずつの物を水平に運ぶ、型番のある標準のユニット品を方式ごとに載せています。粉や粒を運ぶスクリュー・バケット、切りくず用、垂直搬送機、天井を走るオーバーヘッド、AGVは、別の機械なので載せていません。

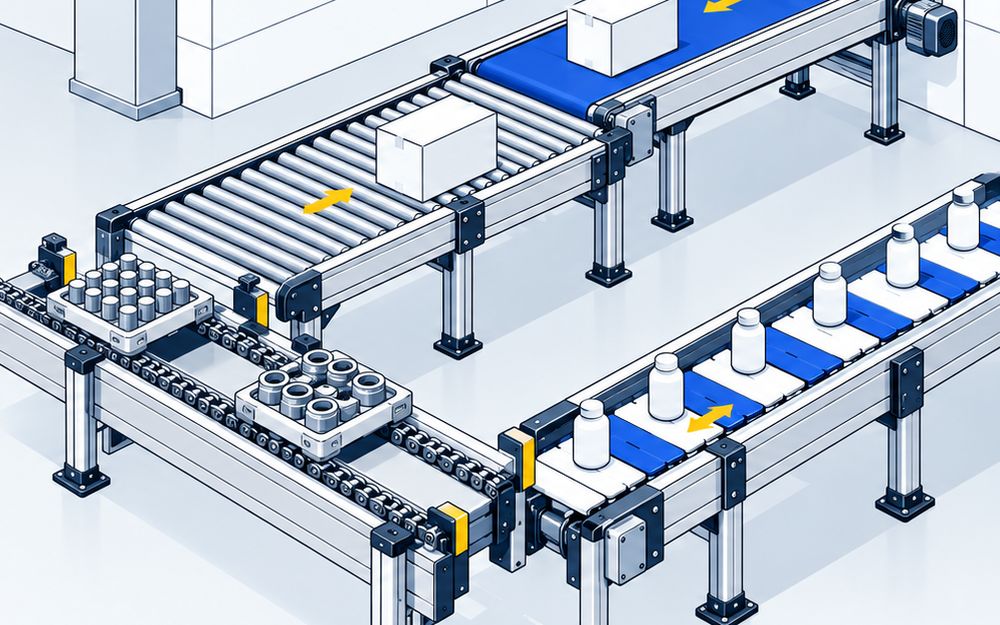

4つの方式
| 方式 |
運び方 |
向いている物 |
このページの例 |
| ベルトコンベヤ |
両端のプーリに巻いたベルトをモーターで回す |
小物・袋物・底が平らでない物 |
オークラ輸送機 ベルコンミニⅢ DMH、マルヤス機械 MMX2、三機工業 エスコンミニ シンプル |
| ローラコンベヤ |
並べたローラの上を物が転がる。動力の無いフリーローラは手で押すか傾斜で流す |
底の平らな段ボール箱・オリコン |
オークラ輸送機 PR型、三鈴工機 MS42型、セントラルコンベヤー MR3812 |
| チェーンコンベヤ |
板状につながったチェーンの上に物を載せて運ぶ |
瓶や容器、機械加工部品を1列で流す |
椿本チエイン WinCS mini、NKE CSQ88-P、ミスミ CVSPC |
| フリーフローコンベヤ |
動き続けるチェーンの上で、ストッパで止めたパレットだけを溜める |
組立ラインのパレット・治具台 |
NKE CSW62AM、ミスミ BVLPT3 |
ベルトとローラで迷ったら、物の底を見ます。底の平らな箱ならローラで運べますが、小物・袋物はローラの間に落ちたり引っかかったりするのでベルトにします。ローラのピッチ（間隔）が狭いほど小さめの箱も載せられるので、ピッチを選べる機種を見ます。オークラ輸送機のPR型はローラ径42.7mmで、ピッチを50mmまで詰められます。
チェーンは、ベルトでは滑る物や、油で膨らむベルトを嫌う所に使います。椿本チエインはWinCS miniを、プラスチックモジュラーチェーンの標準コンベヤとして、ベルトコンベヤからの置き換えに案内しています。NKEのCSQ88-Pは、プラスチックのテーブルトップチェーンで物を傷つけずに運びます。
フリーフローは、次の工程が空くまでパレットを待たせたいときに使います。ストッパでパレットを止めても、チェーンは回り続けます。倍速チェーンは、チェーンより速くパレットが進みます。
運べる重さの読み方
運べる重さは、メーカーによって書き方が違います。
- 1台あたり：三機工業のエスコンミニ シンプルは10kg/台、マルヤス機械のMMX2は20kg/台、オークラ輸送機のベルコンミニⅢ DMHは最大50kg/台
- 1mあたり：セントラルコンベヤーのMR3812は200kg/m程度まで
- ローラ1本あたり：三鈴工機のMS42型は、400幅のローラ1本で静荷重強度85kg
- 総搬送質量：NKEのCSW62AMは、モーターの出力で変わり、200Wで最大250kg
同じ「重さ」でも、1台に載る全部の重さか、1mあたりか、ローラ1本かで意味が変わります。運ぶ物1個の重さと、コンベヤの上に同時に何個載るかを数えて、メーカーに伝えます。物を止めて溜める使い方では、運べる重さが下がる機種があります。椿本チエインは、溜めるときは最大積載量の半分以下で見るように書いています。
幅・長さ・速度・電源
標準品でも、型番で幅と機長を指定できます。椿本チエインのWinCS miniは機長を500〜4000mmの間で指定でき、マルヤス機械のMMX2はベルト幅50〜600mm、機長50〜800cmから選べます。
速度は、モーターと減速比、電源の周波数で決まります。三機工業のエスコンミニ シンプルは50Hzの定速で2.3〜34.4m/min、ミスミのBVLPT3はワーク搬送速度9〜45m/minです。工場が50Hzか60Hzかを伝えます。
電源は、小型なら単相100Vで動く機種が多く、オークラ輸送機のベルコンミニⅢ DMH、ミスミのCVSPC、NKEのCSQ88-Pは単相100Vを選べます。椿本チエインのWinCS miniは三相200Vです。フリーローラは電源がいりません。
コンベヤーの安全の決まり（労働安全衛生規則）
- 逸走・逆走の防止：停電や電圧降下で荷が逸走・逆走するのを防ぐ装置を備えたものを使います（第151条の77）。もっぱら水平で使うときなど、危険のないときは除かれます
- 非常停止：体が巻き込まれるおそれがあるときは、すぐに運転を止められる非常停止装置を備えます（第151条の78）
- 荷の落下：荷が落ちて危ない所には、覆いや囲いを付けます（第151条の79）
- 乗らない：運転中のコンベヤーに作業者を乗せません（第151条の81）
- 点検：コンベヤーを使う日は、作業を始める前に、原動機とプーリー、逸走等防止装置、非常停止装置、覆いや囲いを点検します（第151条の82）
条文はe-Gov法令検索 労働安全衛生規則で読めます。
値段の見方
値段を出しているのは、このページの11製品中8製品です。小型のベルトコンベヤは、オークラ輸送機のベルコンミニⅢ DMHが85,940円から、マルヤス機械のMMX2が96,000円から、三機工業のエスコンミニ シンプルが107,980円から（どれも税別・通販の最小構成）です。フリーローラは、三鈴工機のMS42型とセントラルコンベヤーのMR3812が幅300mm・機長1,000mmで17,980円（税別・通販）、オークラ輸送機のPR型が8,000円からです。
ミスミのCVSPCとBVLPT3は、古いカタログ（2021年と2018年）に値段が載っているだけなので、今の値段はミスミのサイトで確かめます。椿本チエインのWinCS miniとNKEの2製品は、見積もりを取ります。
小型のベルトコンベヤは、脚が別売りの機種が多く、本体の値段だけでは床に置けません。見積もりや注文のときは、脚の高さ・ガイド・スイッチも一緒に決めます。
選ぶ前に確かめること
- 何を運ぶか：物の大きさ・底の形・1個の重さ。箱ならローラも使える
- 止めて溜めたいか：溜めるならフリーフロー
- 同時に何個載るか、1台・1mあたりの重さ
- 幅と機長、前後の設備の高さ
- 速度と、電源（単相100V・三相200V、50Hzか60Hzか）
- 脚・ガイド・スイッチ・非常停止を、どこまで一緒に頼むか
