バランサーとは？エアバランサー・電動バランサー・スプリングバランサーの違いと選び方

バランサーとは

バランサーは、吊った物の重さを打ち消して、作業者が手で直接持ったまま上げ下げできるようにする荷役の道具です。荷役アシスト装置・助力装置とも呼びます。仕組みは、吊った物の重さと同じだけの力を、エア・モーター・ばねで上向きにかけ続けるものです。ホイストやクレーンは押しボタンで巻き上げますが、バランサーはワークに手を添えて動かせるので、組立の位置合わせや積み替えを1人でこなせます。

比較ページには、メーカーが自社の製品として売り、公式サイトやカタログで仕様を確かめられた製品を、1社1〜2製品に絞って載せています。ホイスト・チェーンブロック、天井クレーン、吊り具だけの製品、真空チューブリフター、パワーアシストスーツ、回転体のつり合いを測るバランサー（動釣合い試験機・ホイールバランサー⁠）⁠、代理店が売る海外製品は載せていません。

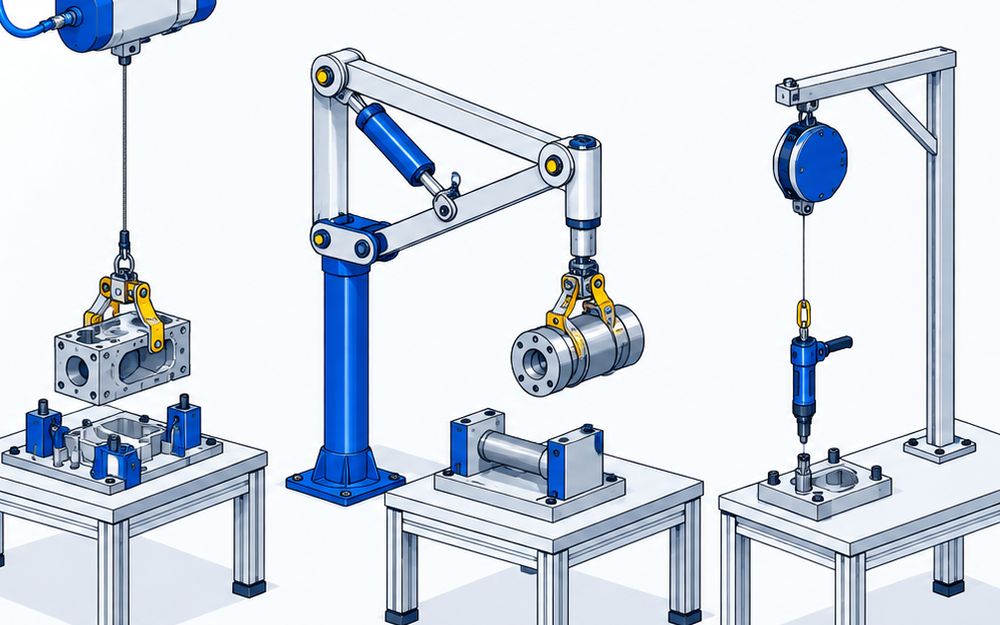

4つの種類

エアバランサー（吊り下げ式）

• レールやジブクレーンに吊るした本体が、工場の圧縮空気でワイヤを巻き上げます
• 電気を使わないので、防爆の場所でも使えます
• 遠藤工業は、自社のエアバランサーの空気消費量をエアホイストの約1/7と案内しています
• このページの例：遠藤工業のけんすい ARS070

電動バランサー（吊り下げ式）

• モーターでチェーンを巻き、荷の重さを本体が測ってつり合わせます
• コンセントや三相200Vの電源があれば動き、エアの配管がいりません
• 速さや上下の止まる位置を、設定で変えられます
• このページの例：キトーのIH1S075、ユニパルスのムーンリフタ MLⅡ‑120K

アーム式バランサー

• 柱・台・壁に付けた腕（アーム）の先でワークを支え、旋回させて動かします
• 天井にレールがいらず、床に置く型や台車で動かせる型もあります
• エアで動く型と、電動の型があります
• このページの例：トーヨーコーケンのBMF‑150S・BMi2F‑100、三栄精機製作所のBTA120A、CKDのPAW‑AZ、日立重機設計のP100‑L‑18、シュマルツのQLA 200i

スプリングバランサー（ツールバランサー）

• ばねの力でワイヤを巻き取り、吊った工具の重さを打ち消します
• 電気もエアも使わず、天井やレールにぶら下げるだけで使えます
• 工具の重さに合わせて、ばねの張りを調整します
• このページの例：遠藤工業のEWF‑30、中発販売のSTB‑50A

選ぶときに見るところ

最大荷重

• ワークの重さに、フック・クランプ・真空パッドなど吊り具の重さを足して選びます
• アーム式は、腕を伸ばしたときや空気圧で扱える重さが変わります。CKDのPAW‑AZは0.5MPaのとき43kgです

ストロークと作業半径

• 上げ下げする高さ（ストローク）と⁠、横に動かす広さ（作業半径）が⁠、作業の範囲に届くかを測ります
• 天井の低い作業場では、床に置くアーム式や、低い位置で旋回する型を選びます

動力

• エア式は、使用空気圧と空気の量が足りるかを先に確かめます
• 電動式は、単相100Vで動く型と三相200Vが要る型があります

資格と届け出

• 滋賀労働局の資料では、つり上げ荷重0.5t未満のクレーンにはクレーン等安全規則の規制が適用されないとしています
• 遠藤工業は、0.5t未満のサーボバランサーならクレーン運転資格・設置届・定期的自主検査・玉掛作業資格はいらないと案内しています
• それでも作業前の点検と、月例・年次の検査は取扱説明書どおりに行います

値段の見方

• このページの11製品は、どれもメーカーが値段を公開していません
• 本体のほか、レールやジブクレーン、ワークに合わせた吊り具の費用がかかります
• 型式・取付け方・吊り具・台数を決めて、メーカーか販売店に見積もりを取ります。CKDは、パワフルアームの納期を通常2か月ほどと案内しています
• キトーは、電動チェーンバランサの補助金として中小企業省力化投資補助金（カタログ型）⁠な⁠ど⁠を公式サイトで案内しています
